Fotovoltaik elektrik stansiyalarında çoxlu sayda açıq DC kabelləri vacibdir. Sərt ekoloji şəraiti nəzərə alaraq, ultrabənövşəyi radiasiyaya, ozona məruz qalmaya, kəskin temperatur dalğalanmalarına və kimyəvi eroziyaya müqavimət göstərən kabellərin seçilməsi çox vacibdir. Belə mühitlərdə adi kabellər kövrək ola bilər və onların izolyasiyası zaman keçdikcə parçalana bilər, bu da zədələnmələrə və qısaqapanma riskinin artmasına səbəb ola bilər.

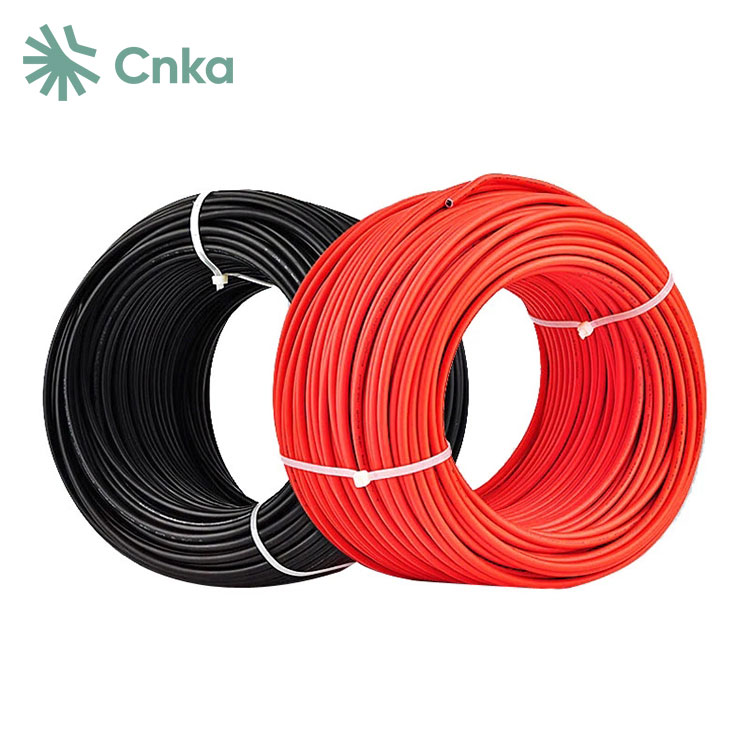

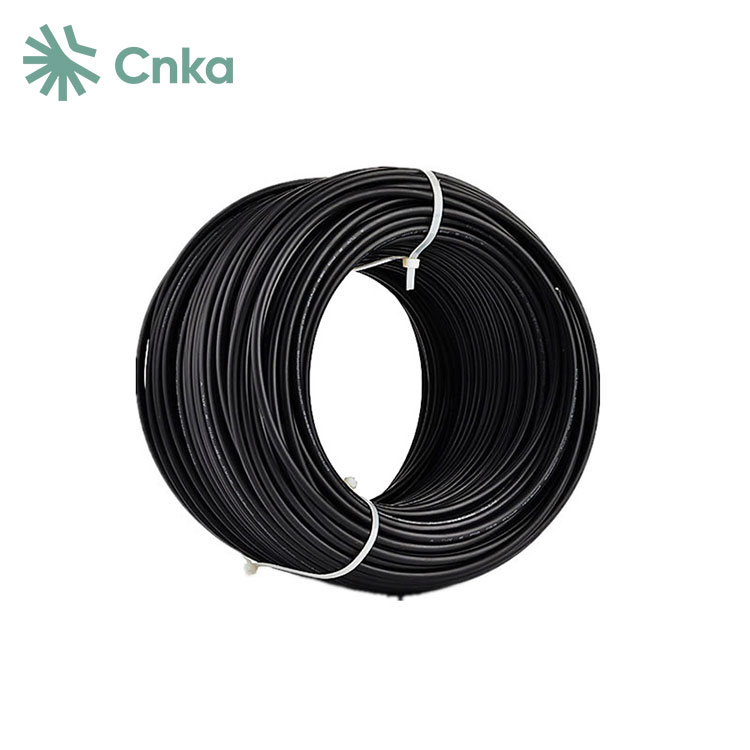

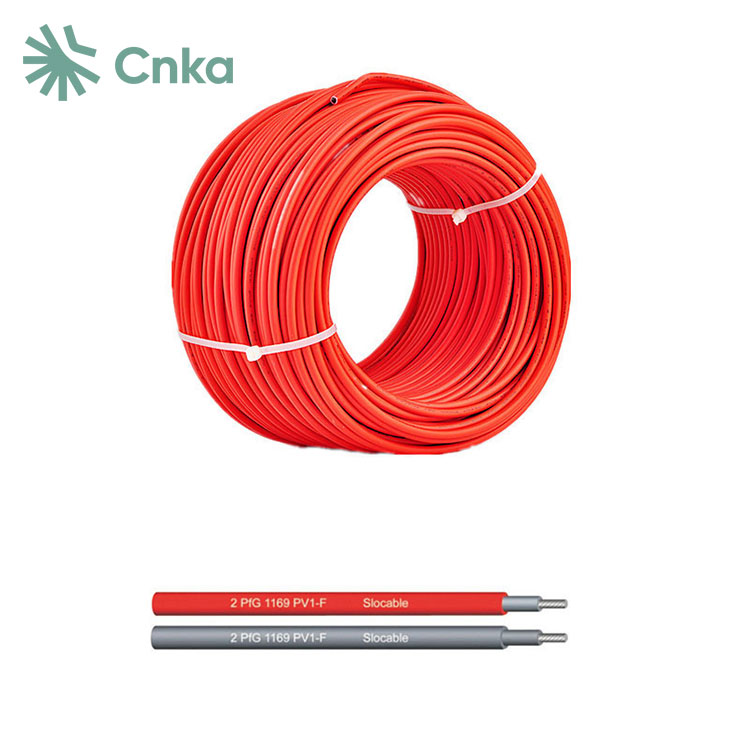

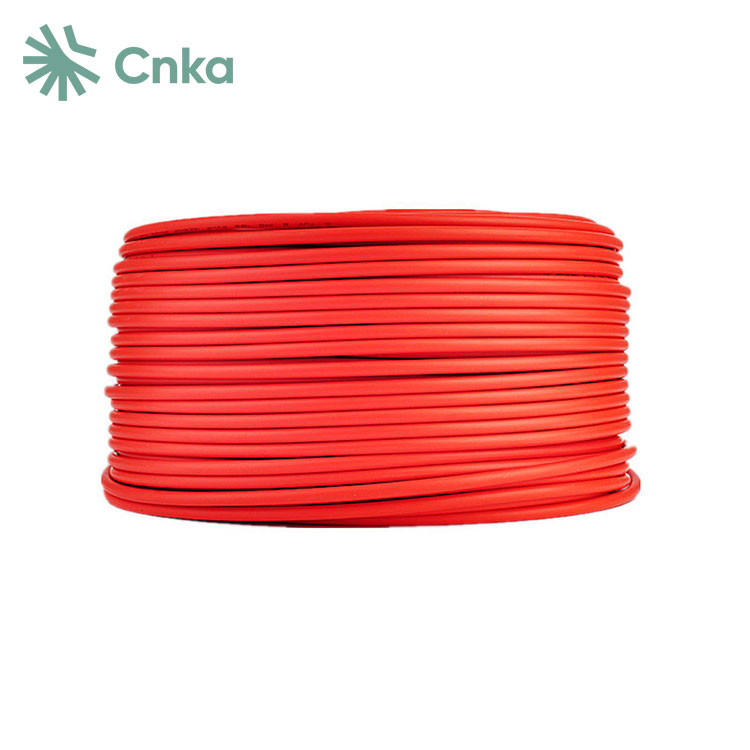

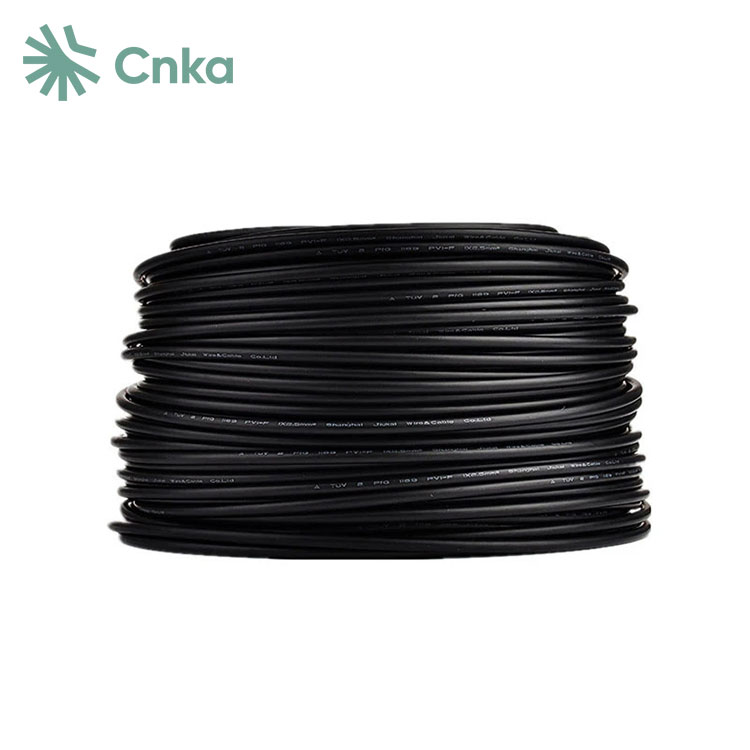

Buna görə də, Çin Təchizatçıları CNKA-nın aşağı qiymətli günəş paneli PV telindən istifadə həyati əhəmiyyət kəsb edir. Günəş paneli PV məftilimiz əla hava müqaviməti, UV-dən qorunma və ozon eroziya performansı təklif edir və daha geniş temperatur dəyişikliklərinə tab gətirə bilir.
|
Növ |
xaç |
Strand |
Dirijor |
Dirijor |
Xarici |
Qiymətləndirildi |
Qiymətləndirildi |
|
mm² |
No.xφ(mm) |
mm |
Ω/km |
mm |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0,25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Tel |
5-ci sinif, konservləşdirilmiş |
|
İzolyasiya materialı |
XLPE |
|
İkiqat izolyasiya |
|
|
Halojensiz |
|
|
Yağlara, yağlara, oksigenə qarşı yüksək müqavimət |
|
|
və ozon |
|
|
Mikroblara davamlı |
|
|
UV davamlı |
|
|
Yüksək aşınmaya və aşınmaya davamlılıq |
|
|
Görə Alev Testi |
DIN EN 50265-2-1 UL1571(VW-1) |
|
Ən kiçik icazə verilən əyilmə radiusu |
5XD |
|
Temperatur Aralığı |
-40℃~+90℃ |
|
Rənglər |
Qara/qırmızı |
1 EN 50396 standartının 8.1.3-cü Hissəsindəki B Metoduna uyğun olaraq sınaqdan keçirilmiş, ozona mükəmməl müqavimət göstərir.
2 Mükəmməl hava və UV müqaviməti nümayiş etdirən HD 605/A1 standartına uyğundur.
3 Ammiak əleyhinə müqavimət göstərir.
4 Yağ və kimyəvi maddələrə qarşı əla müqavimət göstərir.
5 Yüksək aşınma müqavimətinə malikdir, sərt istifadə şərtlərinə uyğundur.
6 Güclü turşu və qələvi müqavimət göstərən EN 60811-2-1 standartına (oksalik turşu və natrium hidroksid testi) cavab verir.
1. DC Kabel:
· Tandem Kabellər: Komponentlər arasında istifadə olunur.
· Paralel Kabellər: Simlər və sətirlər və DC paylayıcı qutular (birləşdirici qutular) arasında birləşdirin.
· DC Paylayıcı qutudan İnverterə kabellər: DC paylayıcı qutunu çeviriciyə qoşun.
Bu DC kabellər adətən açıq havada quraşdırılır və nəmə, günəş işığına, soyuğa, istiyə və UV şüalarına davamlı olmalıdır. Müəyyən mühitlərdə onlar turşular və qələvilər kimi kimyəvi maddələrə də müqavimət göstərməlidirlər.
2. AC Kabel:
· Kabelin İnverterdən Artırıcı Transformatora Birləşdirilməsi: İnverteri gücləndirici transformatorla əlaqələndirir.
· Gücləndirici Transformatordan Paylama Cihazına Qoşulma Kabel: Gücləndirici transformatoru paylayıcı qurğuya qoşur.
· Kabelin Enerji Paylayıcı Cihazdan Elektrik Şəbəkəsinə və ya İstifadəçilərə Qoşulması: Elektrik paylayıcı qurğunu elektrik şəbəkəsi və ya son istifadəçilərlə əlaqələndirir.
AC kabelləri ümumiyyətlə qapalı yerlərdə quraşdırılır və standart elektrik kabeli tələblərinə əsasən seçilə bilər.
