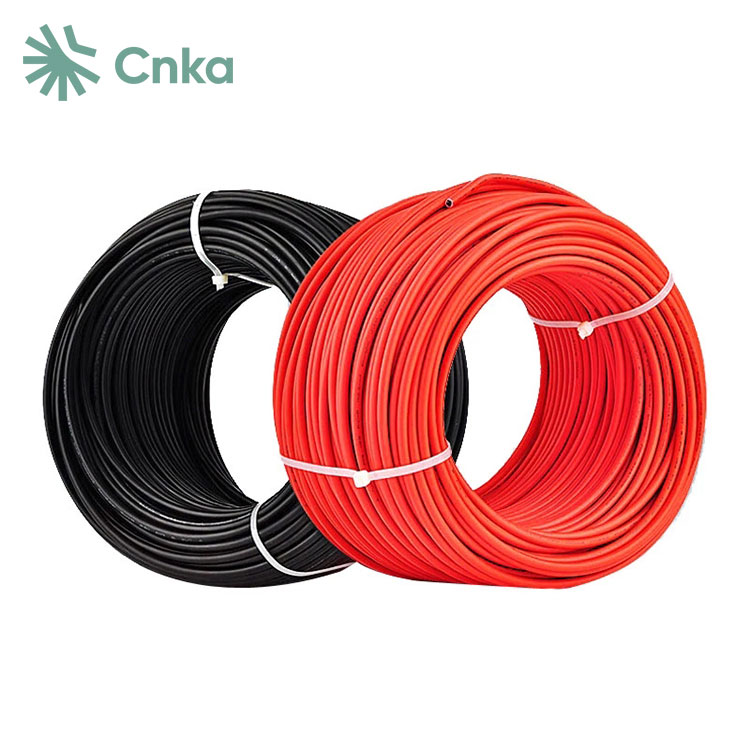

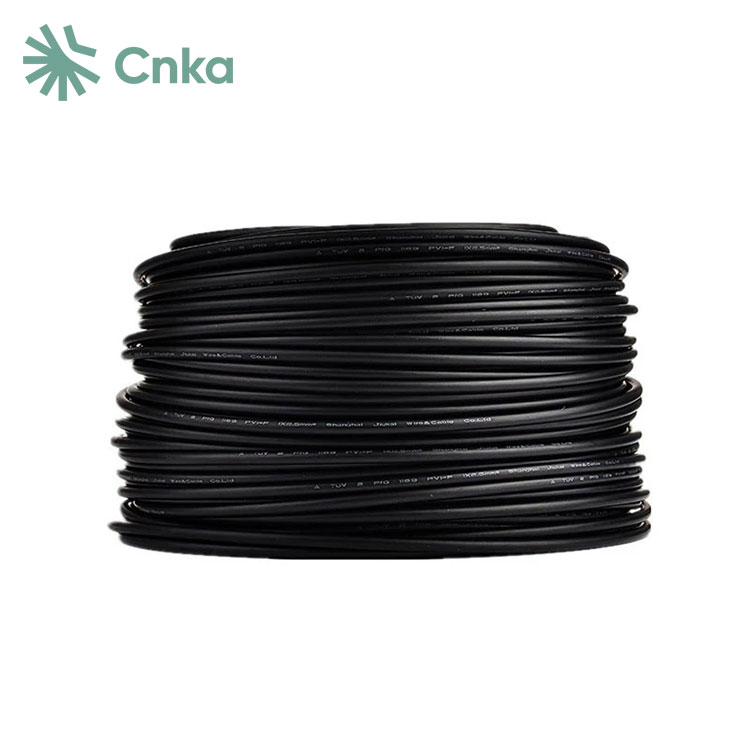

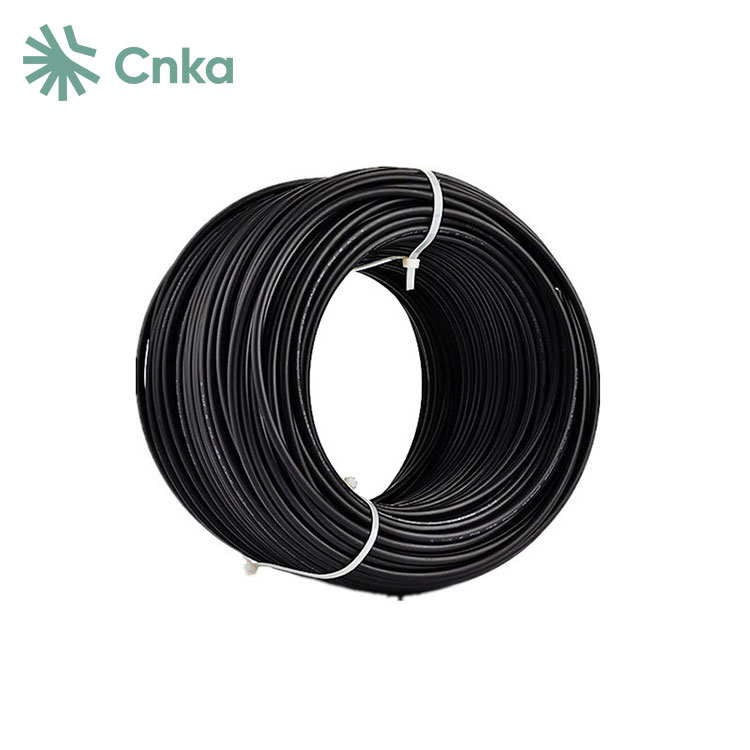

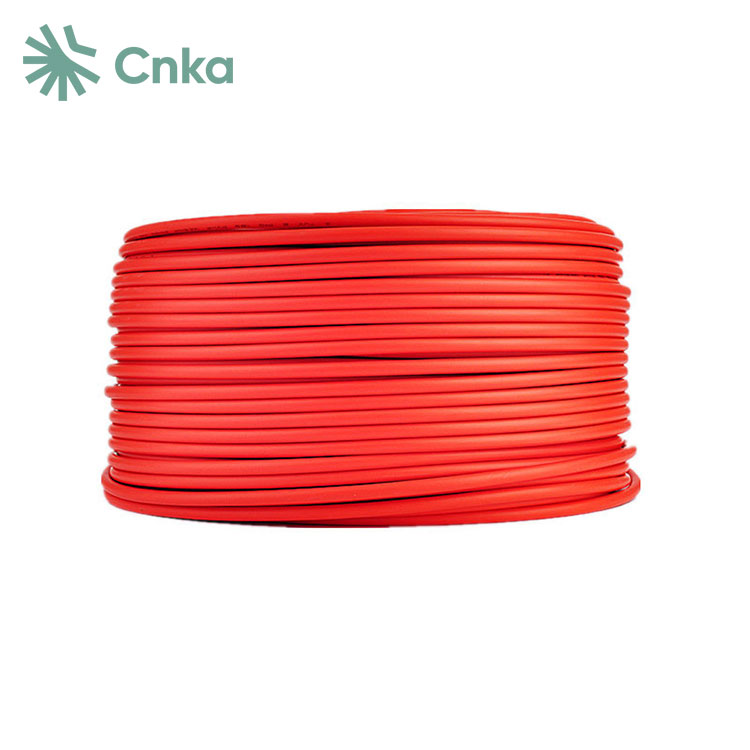

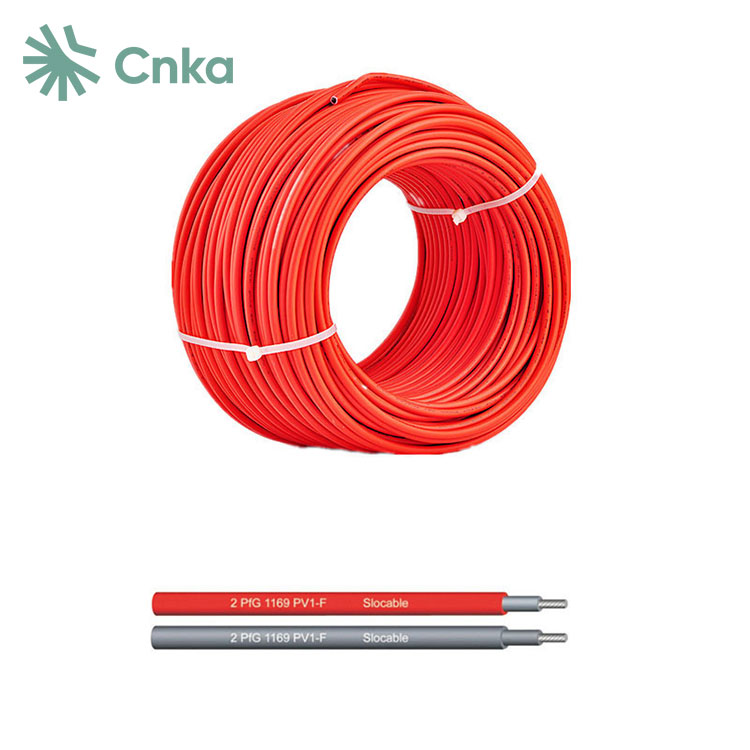

China Factory CNKA, açıq mühitlər üçün nəzərdə tutulmuş Asan Baxımlı Qabaqcıl 4mm və 6mm PV kabelləri təklif edir. Bu ixtisaslaşdırılmış fotovoltaik kabellər yüksək enerjili elektron şüalarının izolyasiya materialının molekulyar strukturunu xəttindən üçölçülü şəbəkəyə dəyişdirdiyi şüalanma çarpaz keçidindən keçir. Bu proses kabellərin temperatur müqavimətini artırır. Çapraz bağlanmayan kabellərlə müqayisədə şüalanmış çarpaz bağlanmış kabellər 90°C, 105°C, 125°C, 135°C və hətta 150°C-ə qədər temperaturlara davam edə bilir və yükdaşıma qabiliyyətində 15-50% artım nümayiş etdirir. . Bu kabellər yüksək davamlıdır, kəskin temperatur dalğalanmalarına və kimyəvi aşınmaya tab gətirə bilir, bu da onları 25 ildən çox açıq havada istifadə üçün uyğun edir.
|
Növ |
xaç |
Strand |
Dirijor |
Dirijor |
Xarici |
Qiymətləndirildi |
Qiymətləndirildi |
|
mm² |
№xφ(mm) |
mm |
Ω/km |
mm |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0,25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Tel |
5-ci sinif, konservləşdirilmiş |
|
İzolyasiya materialı |
XLPE |
|
İkiqat izolyasiya |
|
|
Halojensiz |
|
|
Yağlara, yağlara, oksigenə qarşı yüksək müqavimət |
|
|
və ozon |
|
|
Mikroblara davamlı |
|
|
UV davamlı |
|
|
Yüksək aşınmaya və aşınmaya davamlılıq |
|
|
Görə Alev Testi |
DIN EN 50265-2-1 UL1571(VW-1) |
|
Ən kiçik icazə verilən əyilmə radiusu |
5XD |
|
Temperatur Aralığı |
-40℃~+90℃ |
|
Rənglər |
Qara/qırmızı |
· Alov gecikdiricilik: 4mm və 6mm PV kabellər təhlükəsizliyi təmin edən EN 50265-2-1, IEC 60332-1, VDE 0482-32-1-2 və DIN EN 60332-1-2 standartlarına uyğun olaraq alov gecikdirici tələblərə cavab verir. yanğın zamanı.
· Aşağı Tüstü Emissiyası: Kabellər yanma zamanı tüstü əmələ gəlməsini minimuma endirən IEC 61034 və EN 50268 standartlarının aşağı tüstü emissiyası tələblərinə uyğundur.
· Halojensiz: EN 50267-2-1 və IEC 60754-1 standartlarına uyğun olaraq, kabellər halogen komponentlərdən azaddır və zərərli qazın buraxılması riskini azaldır.
· Aşağı Qaz Korroziyası: Kabellər EN 50267-2-2 və IEC 60754-2 standartlarının tələblərinə cavab verir, avadanlıqları qorumaq və təhlükəsizliyi təmin etmək üçün aşağı qaz korroziyasını təmin edir.
Fotovoltaik Sistemin Naqil Təlimatları
1.DC və AC naqillərinin ayrılması:
-DC Circuit: Fotovoltaik panelləri DC paylayıcı komponentlərə bağlayır.
-AC Circuit: İnverteri elektrik şəbəkəsinə qoşur.
2.Kabel İdarəetmə:
-Böyük və orta ölçülü fotovoltaik elektrik stansiyalarında çoxsaylı DC kabellərdən istifadə olunur.
- Baxım asanlığı üçün hər bir kabeli tel nömrəsi ilə etiketləyin.
- Güclü elektrik xətlərini zəif elektrik xətlərindən ayırın.
-Müdaxilədən qaçmaq üçün siqnal xətlərini (məsələn, 485 rabitə) ayrıca marşrutlaşdırın.
3. Naqillərin quraşdırılması:
-Kabelləri qorumaq və təşkil etmək üçün borulardan və kabel lövhələrindən istifadə edin.
-Naqillərin xarici elementlərə təsirini minimuma endirmək.
- Təmiz, üfüqi və şaquli naqil yollarını qoruyun.
-Xidməti asanlaşdırmaq üçün boruların və qabların içərisində kabel birləşmələrindən çəkinin.
4. Xüsusi Mülahizələr:
-Mis naqilləri alüminium naqillərlə əvəz edirsinizsə, düzgün əlaqəni təmin etmək üçün etibarlı mis-alüminium adapter terminallarından istifadə edin.
