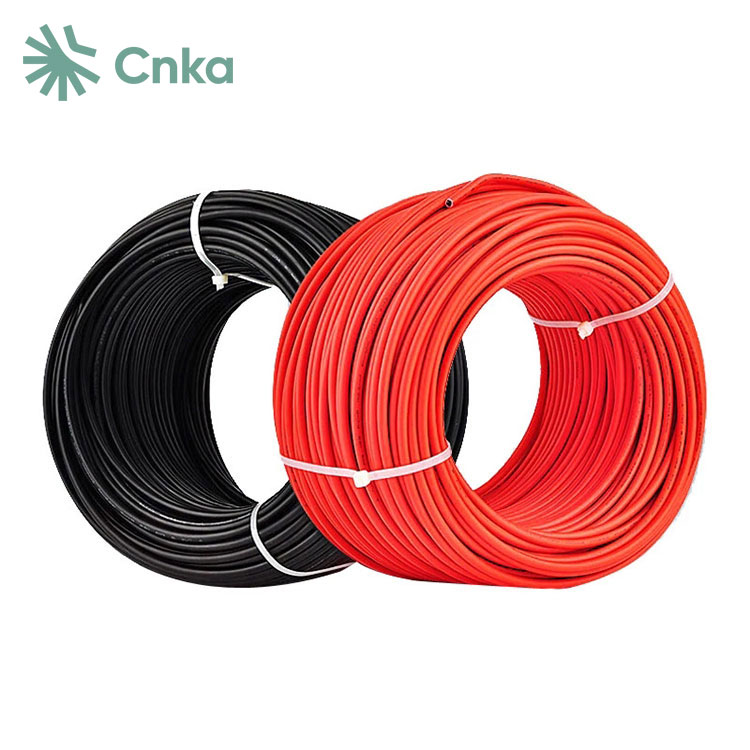

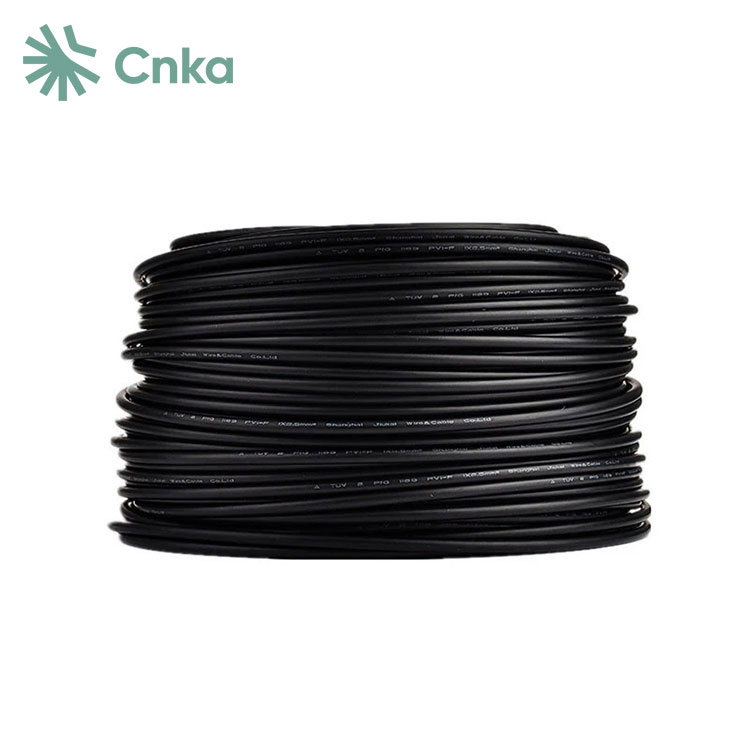

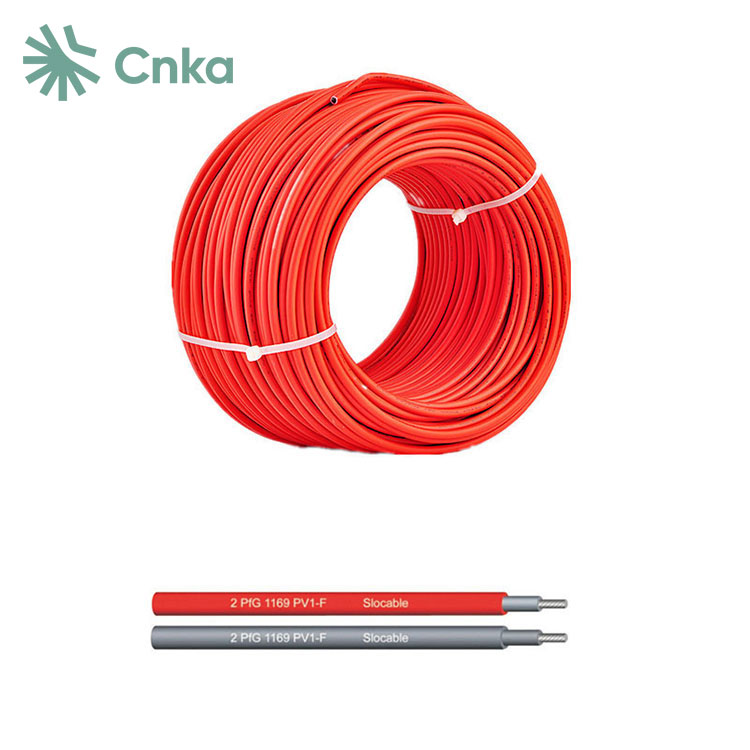

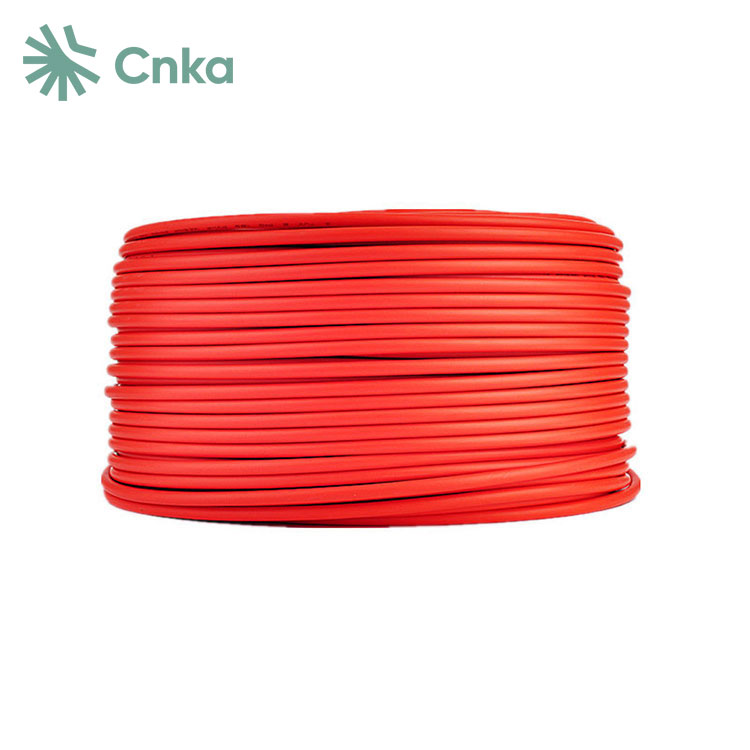

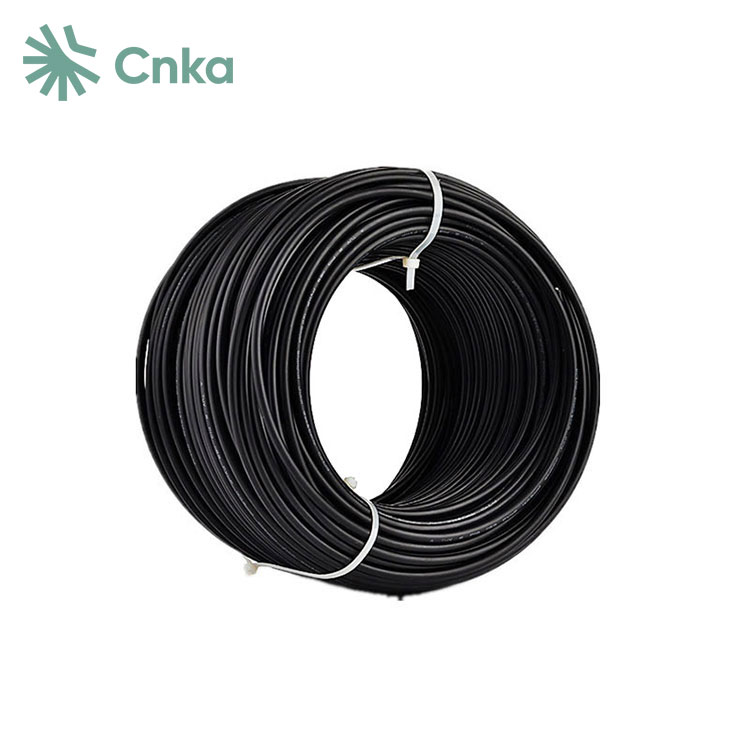

CNKA-nın Çində qürurla hazırlanmış zavod istehsalı olan 6 mm DC günəş kabeli həm AC, həm də DC sistemləri üçün nəzərdə tutulub. O, 600/1000/2000 volt nominal gərginliyə malikdir və quruda 90°C-dən 150°C-ə qədər və rütubətli mühitdə 90°C arasında dəyişən temperaturlar üçün uyğundur.
6 mm DC günəş kabeli çox yönlüdür və 12AWG-2000kcmil alüminium telli məftil, mis örtüklü alüminium telli məftil və ya konservləşdirilmiş mis keçiriciləri olan 18AWG-2000kcmil mis telli məftil kimi materiallardan tikilmişdir. O, günəş enerjisi sənayesində müxtəlif tələblərə cavab verir, o cümlədən modul qovşaq qutularına qoşulmalar və balanslaşdırılmış Sistem Balans (BOS) inteqrasiyası üçün zəruri olan kabel marşrutu.
|
Növ |
Kesiti |
Strand dizaynı |
Keçiricinin diametri |
Dirijor müqaviməti |
Xarici diametr Ax B |
Nominal gərginlik |
Nominal cərəyan |
|
mm² |
No.xφ(mm) |
mm |
Ω/km |
mm |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0,25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Tel |
5-ci sinif, konservləşdirilmiş |
|
İzolyasiya materialı |
XLPE |
|
İkiqat izolyasiya |
|
|
Halojensiz |
|
|
Yağlara, yağlara, oksigenə qarşı yüksək müqavimət |
|
|
və ozon |
|
|
Mikroblara davamlı |
|
|
UV davamlı |
|
|
Yüksək Aşınma və Aşınma Müqaviməti |
|
|
Görə Alev Testi |
DIN EN 50265-2-1 UL1571(VW-1) |
|
Ən kiçik icazə verilən əyilmə radiusu |
5XD |
|
Temperatur Aralığı |
-40℃~+90℃ |
|
Rənglər |
Qara/qırmızı |
1. Maksimum iş gərginliyi 600V (UL PV) üçün qiymətləndirilib.
2. -40°C ilə 90°C arasında olan nominal temperatur diapazonunda işləyir.
3. Ekoloji təhlükəsizlik üçün RoHS tələblərinə uyğundur.
4. Alov gecikdirici performans VW-1 standartına cavab verir.
5. 12AWG ilə 2000AWG arasında dəyişən naqil ölçüləri ilə uyğun gəlir.
S: PV kabeli ilə normal kabel arasındakı fərq nədir?
A: Adətən PVC izolyasiyasından istifadə edən standart DC kabellərdən fərqli olaraq, PV kabellər günəş işığına, hava şəraitinə və həddindən artıq temperaturlara qarşı üstün müqavimət göstərən XLPE (çarpaz bağlı polietilen) ilə izolyasiya edilir. Bundan əlavə, PV kabelləri düzgün texniki qulluq altında ümumiyyətlə beş ildən səkkiz ilə qədər davam edən adi DC kabellərlə müqayisədə uzun ömür müddəti ilə tanınır.
S: PV tel basdırıla bilərmi?
A: PV kabelləri birbaşa basdırılma tətbiqləri üçün uyğundur və həm yaş, həm də quru mühitlərdə 90°C-ə qədər keçirici işləmə temperaturlarına davam edə bilər.
S: DC elektrik kəsicisini necə seçə bilərəm?
Cavab: DC dövrə açarı (MCB) seçərkən açarın cari reytinqini dövrənin ümumi cərəyan gücünə uyğunlaşdırmaq vacibdir. Təhlükəsizliyi və səmərəliliyi qorumaq üçün MCB-nin reytinqinin qoruduğu kabelin cari daşıma qabiliyyətini aşmadığından əmin olun.
