Tək fazalı AC SPD

CNKA tək fazalı ac spd Giriş

Çin Təchizatçıları CNKA, 12,5 kA Iimp olan I+II, B+C və T1+T2 növləri daxil olmaqla, topdan bir fazalı AC SPD-ləri təklif edir. Bu cihazlar dolayı və aşağı intensivlikli birbaşa ildırım zərbələrindən qorunmaq üçün nəzərdə tutulmuşdur. Standart üç fazalı TN-C elektrik şəbəkəsində onlar EN 62305 standartında göstərildiyi kimi LPL III və IV səviyyələrinin tələblərinə cavab verir, elektrik avadanlıqlarını ildırım cərəyanının təsirindən qoruyur.

Ümumi ildırım cərəyanı reytinqləri fiziki konfiqurasiyaya və qarşılıqlı amillərə əsasən 20 və ya 40 kA üçün seçimlərlə 20kA-dır. Əlavə olaraq, optimal mühafizəni təmin etmək üçün ildırım çubuqlarının torpaqlama nöqtələrinin, elektrik qurğusunun torpaqlama nöqtələrinin və SPD quraşdırma yerlərinin yerləri nəzərə alınmalıdır.

CNKA tək fazalı ac spd Parametri (Spesifikasiya)

CNKA tək fazalı ac spd Xüsusiyyəti

1  Dizayn metal oksid varistorlarına əsaslanır.

2  Bu dizayn aşağı cavab müddəti və I və II sinif xüsusiyyətlərinə malikdir.

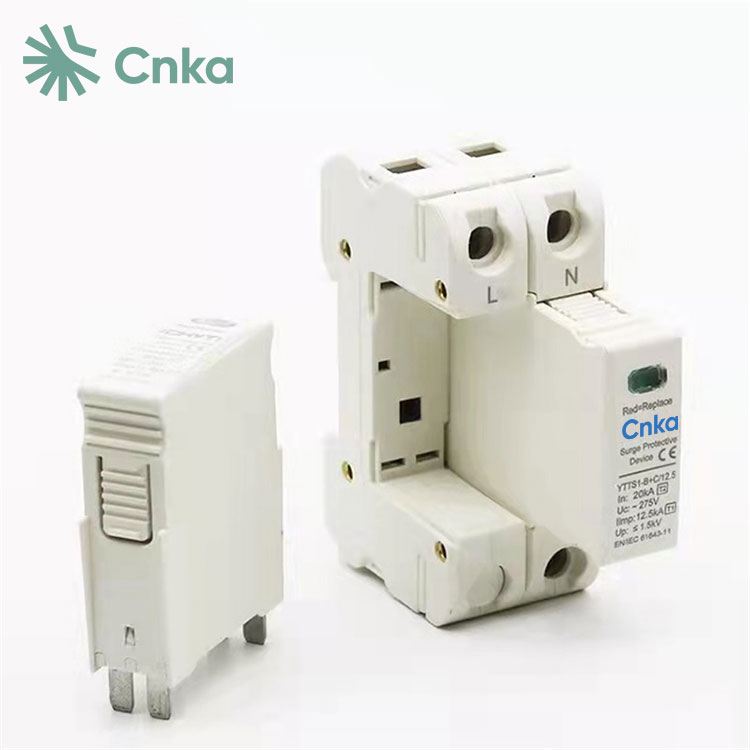

3  Metal oksid varistorunun xidmət müddəti yüksək möhkəmlik və ya tez-tez həddindən artıq gərginlik pikləri səbəbindən keçərsə, modul plug-in dizaynı funksional modulların tez dəyişdirilməsinə imkan verir.

4  Gövdəsi həm yanğının qarşısının alınması, həm də izolyasiya funksiyalarını təmin edən PC-nin alov gecikdirən materialından tikilib.

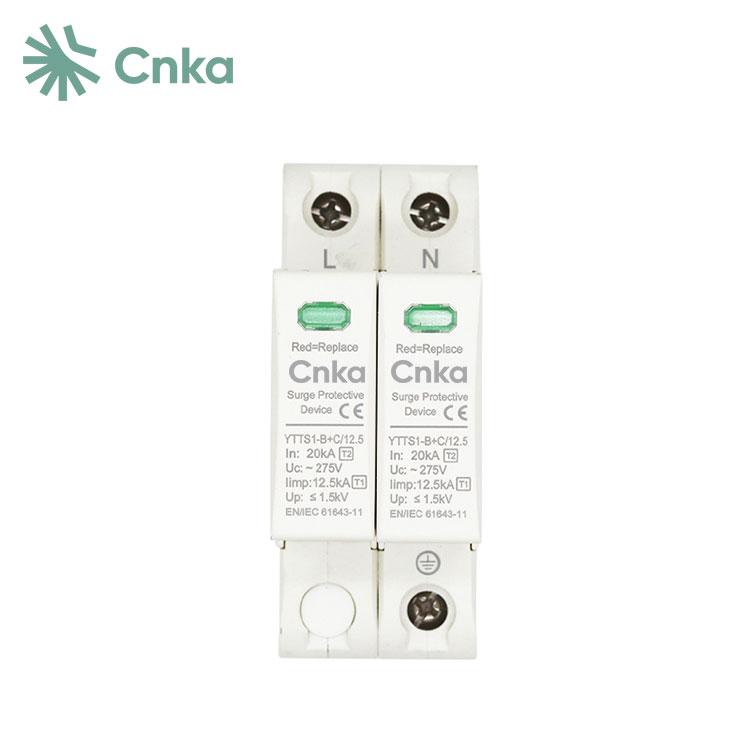

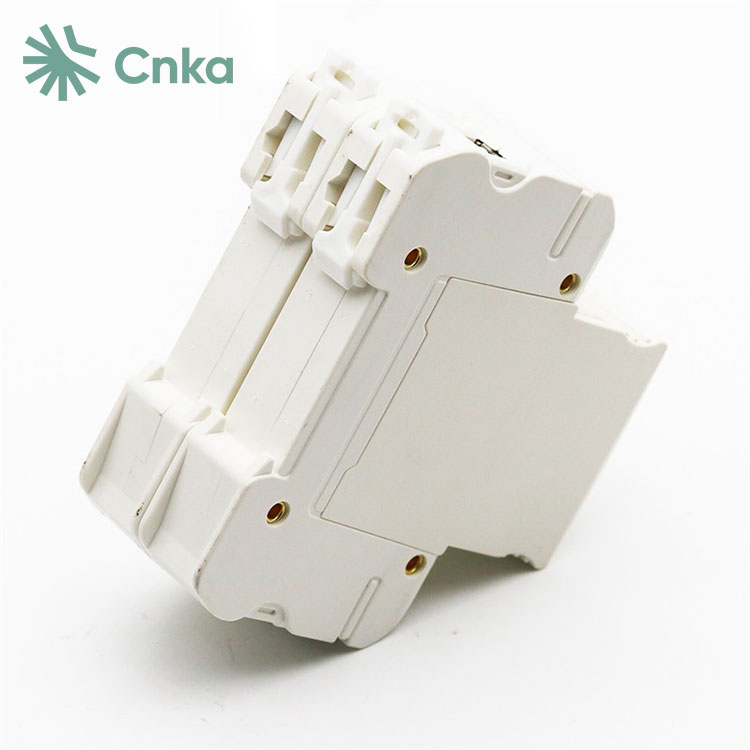

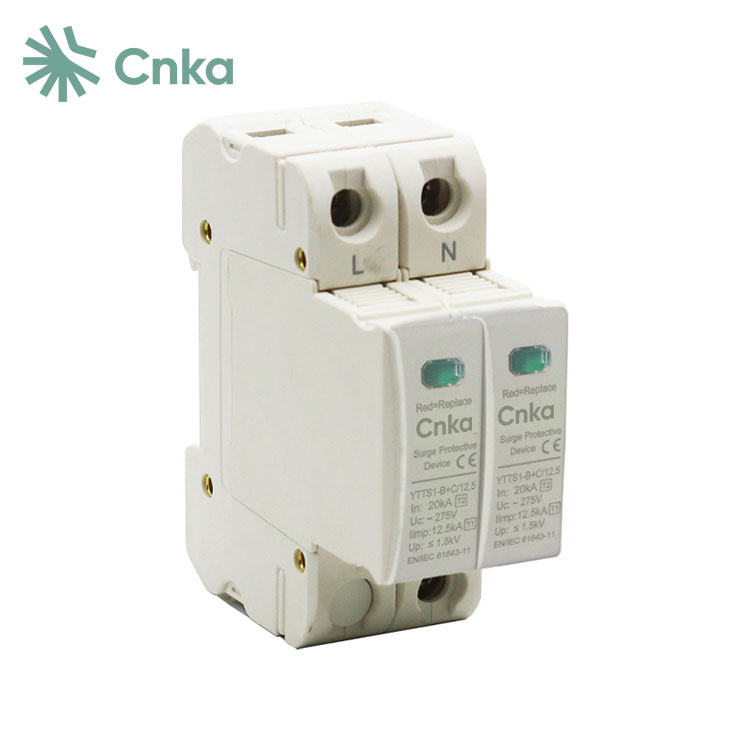

CNKA tək fazalı ac spd Təfərrüatlar

CNKA tək fazalı ac spd Ölçülər və naqillər

CNKA tək fazalı ac spd İnkişaf tarixi

Avadanlıqların izolyasiyasını ildırım vurmasından qorumaq və elektrik enerjisinin kəsilməsinin qarşısını almaq üçün hava ötürmə xətləri üçün buynuz formalı boşluqlardan ilk dəfə istifadə edildiyi 19-cu əsrin sonlarına təsadüf edir. 1920-ci illərdə alüminium, oksid film və atış tipli dizaynlar da daxil olmaqla müxtəlif növ dalğalanma qoruyucularından istifadə edilməyə başlandı. 1930-cu illərdə boru şəklində dalğalanma qoruyucularının tətbiqi müşahidə edildi, silisium karbid ildırım mühafizəçiləri isə 1950-ci illərdə ortaya çıxdı.

1970-ci illərdə metal oksidi dalğalanma qoruyucuları işlənib hazırlanmışdır ki, bu da təkcə enerji sistemlərində ildırım vurması nəticəsində yaranan həddindən artıq gərginliyi azaltmaqla yanaşı, həm də sistem əməliyyatları nəticəsində yaranan həddindən artıq gərginliyi aradan qaldırmışdır. 1992-ci ildən Almaniya və Fransa kimi ölkələrdən 35 mm-lik bələdçi relsli plug-in SPD ildırımdan mühafizə modulları Çin bazarına təqdim edilmişdir. Bunun ardınca ABŞ və Böyük Britaniyadan inteqrasiya edilmiş qutu güc ildırımdan mühafizə sistemləri də Çinə daxil oldu.
