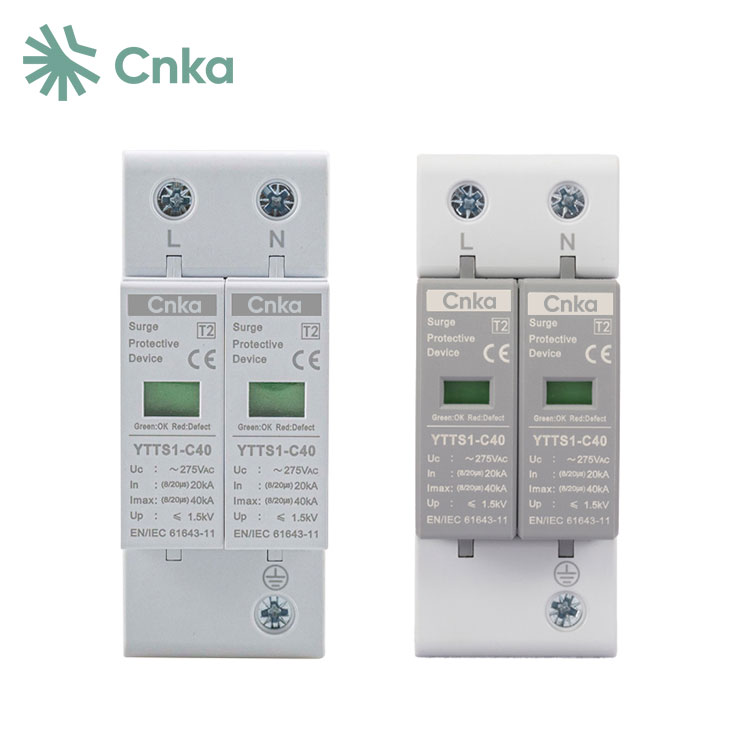

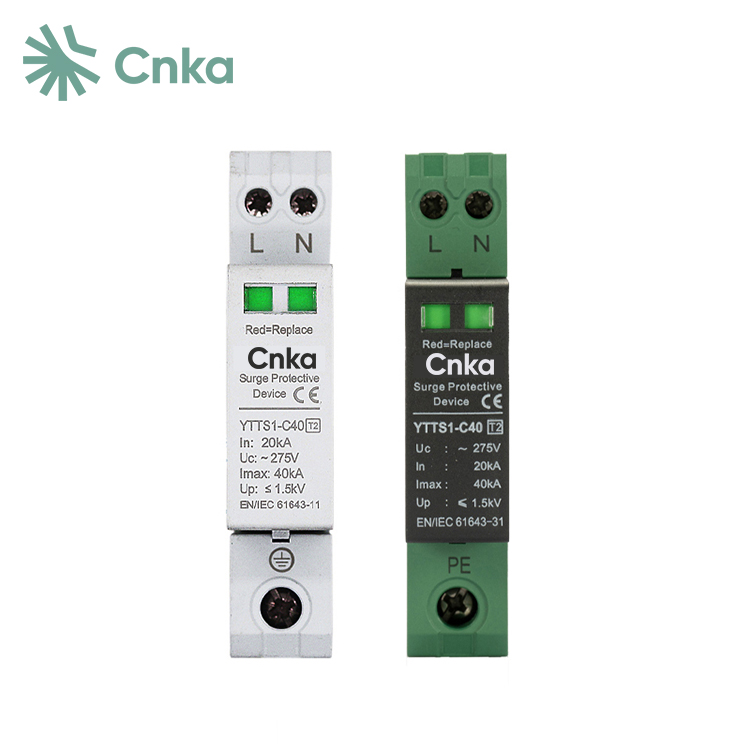

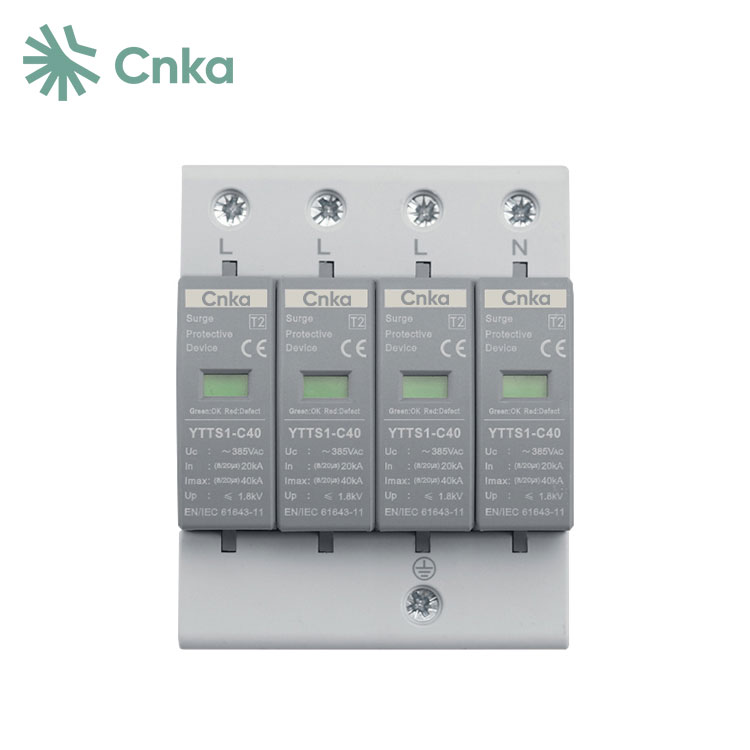

Çin İstehsalçıları CNKA, AC elektrik cihazlarını həddindən artıq gərginlikdən qorumaq üçün nəzərdə tutulmuş Çin istehsalı olan aşağı qiymətli Tip 2 AC gərginlikdən qorunma cihazlarını təklif edir. Bu C səviyyəli həddindən artıq gərginlikdən qorunma cihazı IEC və GB standartlarına uyğundur və müxtəlif enerji təchizatı gərginlikləri əsasında spesifikasiyaların seçilməsinə imkan verir.
|
Məhsul Modeli |
YTTS1-C40 |
||
|
qütb |
1P+N |
2P |
4P |
|
Nominal Tezlik |
Bir port |
||
|
SPD kateqoriyası |
Birləşdirilmiş tip |
||
|
Test Kateqoriya |
Ⅱ sinif testi |
||
|
Maksimum Davamlı İş Gərginliyi Uc |
275VAC |
275VAC |
385VAC |
|
Gərginlikdən qorunma səviyyəsinin yüksəldilməsi (8/20μs) |
≤1,5kV |
≤1,5kV |
≤1,8kV |
|
Nominal boşalma cərəyanı (8/20μs) |
20 kA |
||
|
Maksimum boşalma cərəyanı Imax(8/20μs) |
40 kA |
||
|
Cavab ZamanıA |
≤25ns |
||
|
Ölçü |
18x90x72 |
36x90x72 |
72x90x72 |
|
Uğursuzluq göstəricisi |
Yaşıl: Normal Qırmızı: Uğursuzluq |
||
|
Naqillərin Bölmə Sahəsi |
6~25mm2 |
||
|

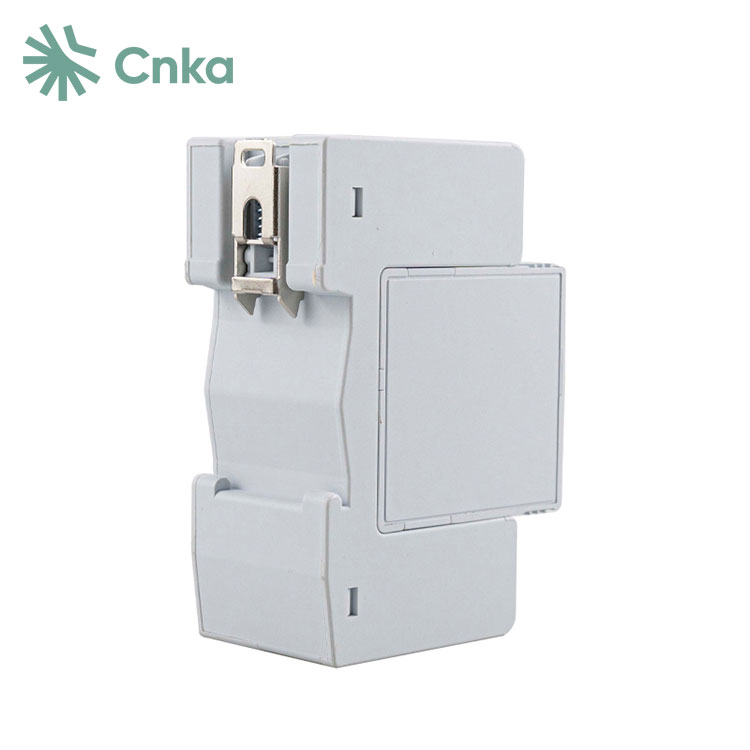

Quraşdırma üsulu |
35 mm standart rels |
||
|
İş mühitinin temperaturu |
-40℃~+85℃ |
||
|
Örtük materialı |
plastik |
||
|
Qoruma səviyyəsi |
IP20 |
||
|
İcra standartı |
IEC61643-11 |
||
1. Yüksək temperatura davamlı plastikdən hazırlanmış bu cihaz əla sızdırmazlıq performansını təklif edir və quraşdırmaq asandır.
2. O, gücləndirilmiş etibarlılıq üçün ikili termal ayırma mühafizə cihazına malikdir.
3. Şəbəkə tipli dizaynla modulu sistemi söndürməyə ehtiyac olmadan əvəz etmək olar.
4. T2 8/20 qoruma səviyyəsi ilə 40kA maksimum boşalma cərəyanını dəstəkləyir.
SPD-lər iş prinsiplərinə görə gərginlik keçid növünə, gərginlik məhdudlaşdırıcı tipə və birləşmə tipinə təsnif edilə bilər.
Gərginlik keçid SPD-ləri normal şəraitdə yüksək empedansı saxlayır, lakin onlar ani həddindən artıq gərginliyi aşkar etdikdə, onların empedansı sürətlə aşağı səviyyəyə keçir və ildırım cərəyanının keçməsinə imkan verir. Buna görə də onları tez-tez "qısaqapanma keçid SPD"ləri adlandırırlar.
Gərginliyi məhdudlaşdıran SPD-lər də həddindən artıq gərginlik olmadıqda yüksək empedansla başlayır. Bununla belə, gərginlik cərəyanı və gərginlik artdıqca, onların empedansı azalır və güclü qeyri-xətti cərəyan-gərginlik xüsusiyyətlərini nümayiş etdirir. Onlar bəzən "qısqac tipli SPD" adlanır.
Kombinə edilmiş SPD-lər həm gərginlik keçidini, həm də gərginliyi məhdudlaşdıran komponentləri birləşdirir, qarşılaşdıqları gərginlik xüsusiyyətlərindən asılı olaraq hər iki növün və ya hər iki növün xüsusiyyətlərini göstərməyə imkan verir.
