China Suppliers CNKA, IEC61643 standartına uyğun olaraq hazırlanmış pulsuz nümunələri olan toplu SPD AC dalğalanmadan qorunma cihazlarını təklif edir. Bu dalğalanmadan qorunma cihazları "Aşağı Gərginlikdən Mühafizəçilər - 1-ci Hissə: Aşağı Gərginlikli Paylayıcı Sistemlərdə Artırma Qoruyucuları üçün Performans Tələbləri və Test Metodları" ilə uyğun gəlir.

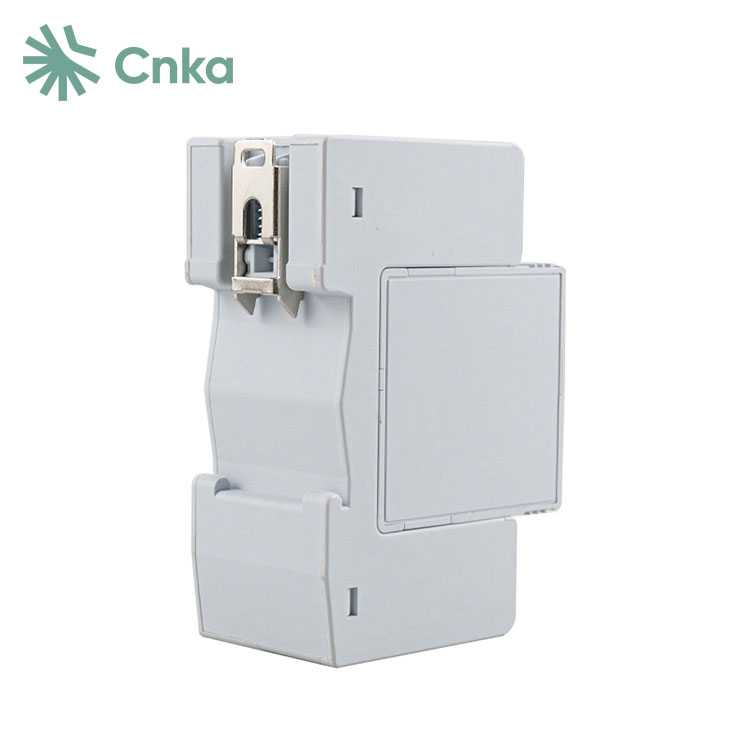

SPD əla sızdırmazlıq performansına malik yüksək temperatura davamlı plastik dizayna malikdir və həm modul, həm də 35 mm DIN relsinin quraşdırılmasını dəstəkləyir. Buraya iş göstəricisi pəncərəsi, temperatur tənzimləyicisi elektrik açarı və nasazlıqlar zamanı avtomatik olaraq ayrılan və yanğın riskini azaldan daxili həddindən artıq cərəyandan qorunma sxemi daxildir.
Bundan əlavə, SPD asan monitorinq üçün uzaqdan siqnalizasiya interfeysi ilə təchiz edilmişdir. Həm əsas modul, həm də baza dəyişdirilə bilər. L-PE, N-PE (4P) və ya L-N-PE (3+1) ildırımdan qorunma rejimlərini təklif edir.
|
Məhsul Modeli |
YTTS1-C40 |
||
|
qütb |

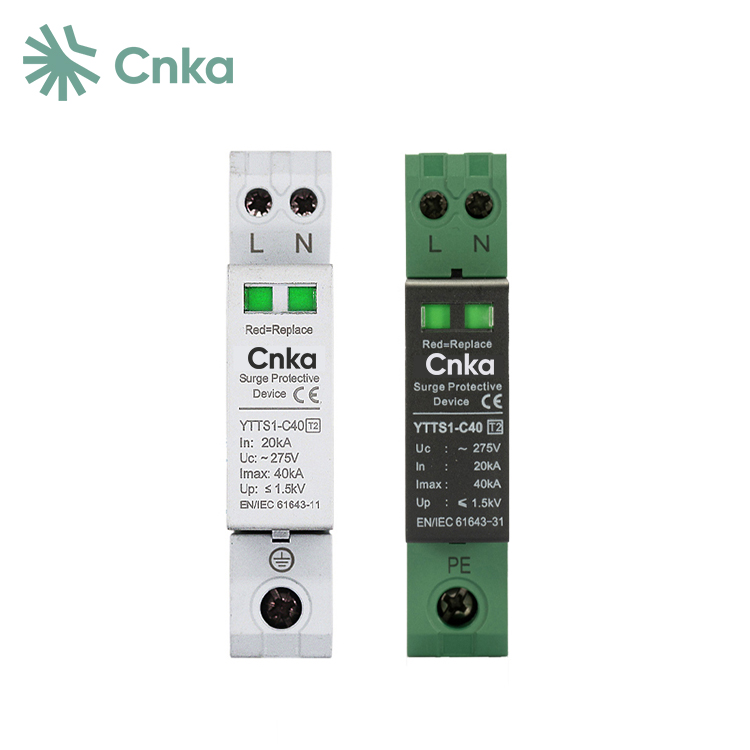

1P+N |

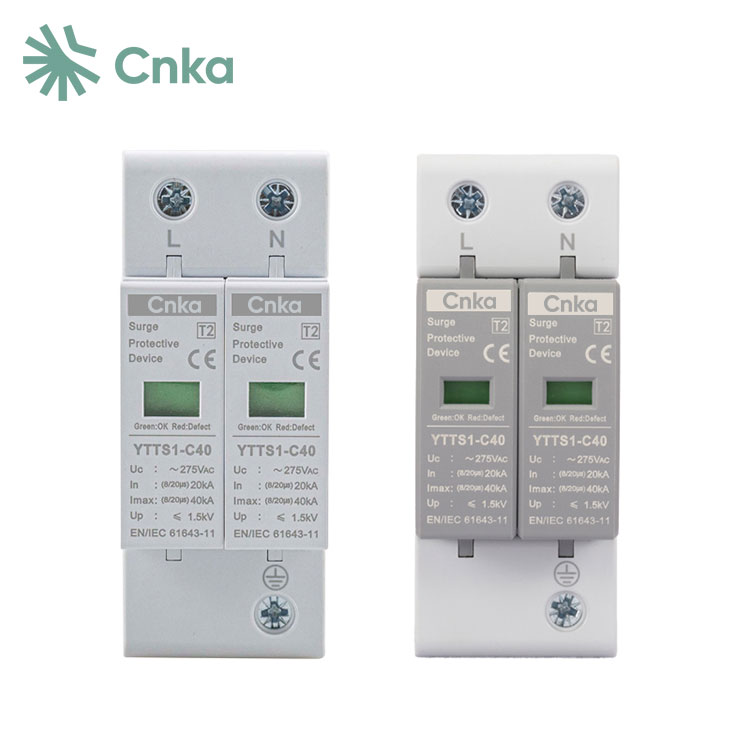

2P |

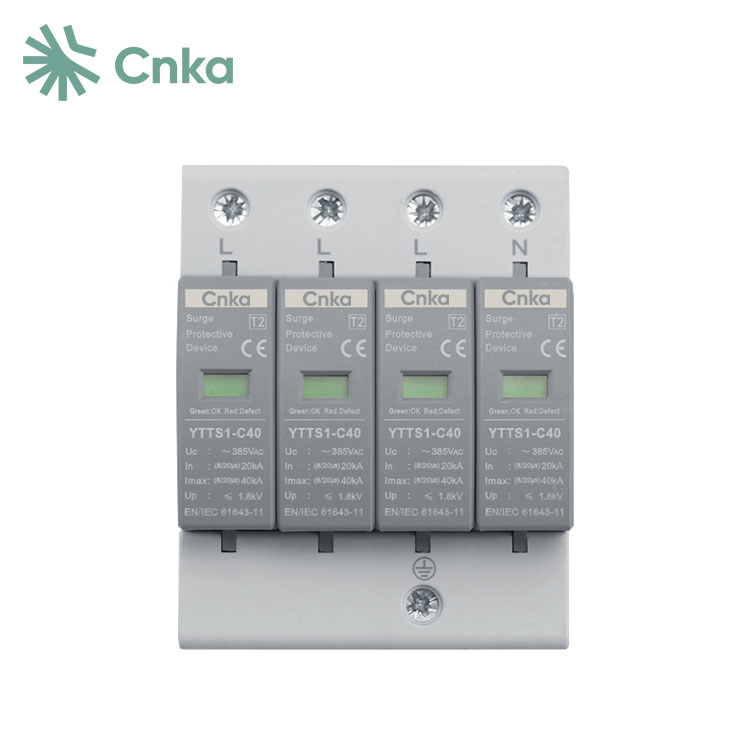

4P |
|
Nominal Tezlik |
Bir port |
||
|
SPD kateqoriyası |
Birləşdirilmiş tip |
||
|
Test Kateqoriya |
Ⅱ sinif testi |
||
|
Maksimum Davamlı İş Gərginliyi Uc |
275VAC |
275VAC |
385VAC |
|
Gərginlikdən qorunma səviyyəsinin yüksəldilməsi (8/20μs) |
≤1,5kV |
≤1,5kV |
≤1,8kV |
|
Nominal boşalma cərəyanı (8/20μs) |
20 kA |
||
|
Maksimum boşalma cərəyanı Imax(8/20μs) |
40 kA |
||
|
Cavab ZamanıA |
≤25ns |
||
|
Ölçü |
18x90x72 |
36x90x72 |
72x90x72 |
|
Uğursuzluq göstəricisi |
Yaşıl: Normal Qırmızı: Uğursuzluq |
||
|
Naqillərin Bölmə Sahəsi |
6~25mm2 |
||
|
Quraşdırma üsulu |
35 mm standart rels |
||
|
İş mühitinin temperaturu |
-40℃~+85℃ |
||
|
Örtük materialı |
plastik |
||
|
Qoruma səviyyəsi |
IP20 |
||
|
İcra standartı |
IEC61643-11 |
||
TT tənzimləməsi paylanmış topraklama keçiricilərindən istifadə etmədən istifadəçinin torpaq naqilini transformatordan ayıran enerji sistemləri üçün torpaqlama üsuludur. Bu yanaşma, azaldılmış müdaxilə və artan etibarlılıq kimi üstünlüklər təklif edərək birbaşa fiziki torpaqlama bağlantısı yaradır. Bununla belə, L-PE nasazlıq dövrəsinin yüksək empedansına görə əlavə diferensial mühafizə cihazları lazımdır. Bu torpaqlama üsulu xüsusilə generatorların və ya transformatorların torpaqlanması üçün uyğundur.
SPD-lər təyinatına görə elektrik xətti SPD-lərinə və siqnal xətti SPD-lərinə təsnif edilə bilər. Siqnal xətti SPD-ləri, həmçinin siqnal ildırım söndürənlər kimi istinad edilir, adətən siqnal ötürmə xəttinin başlanğıcında quraşdırılır. Onların əsas funksiyası ildırım dalğalarının siqnal xətti vasitəsilə avadanlıqa daxil olmasının və zədələnməsinin qarşısını almaqla aşağı axın avadanlığını qorumaqdır.
