Günəş Paneli Kabel Bağlayıcıları

CNKA  günəş paneli kabel birləşdiriciləri Giriş

Çin Təchizatçıları CNKA 1500V fotovoltaik sistemlərə tam uyğun gələn Çin istehsalı olan günəş paneli kabel konnektorlarını təklif edir. Bu bağlayıcılar iki hissəyə bölünür: xəttin sonu və lövhənin sonu. Tipik olaraq, günəş paneli kabel konnektorlarına istinad edərkən, xəttin sonundakı bağlayıcıları nəzərdə tuturuq. Onlar metal hissələrdən və izolyasiya hissələrindən ibarətdir. MC termini Multi-Contact deməkdir, 4 rəqəmi isə metal nüvənin diametrinin ölçüsünü göstərir.

CNKA günəş paneli kabel birləşdiriciləri Parametr (Spesifikasiya)

CNKA günəş paneli kabel bağlayıcıları Performans Tələbləri

1  Fotovoltaik birləşdiricilər təmas müqaviməti 0,35 milliohm-dan çox olmayan əla keçiriciliyi təmin etməlidir.

2  Onlar günəş batareyasının komponentlərini qorumaq üçün kifayət qədər təhlükəsizliyi təmin etməlidirlər. Günəş enerjisi avadanlığının işlədiyi tez-tez sərt mühitləri və iqlimləri nəzərə alaraq, birləşdiricilər suya davamlı, yüksək temperatura davamlı, korroziyaya qarşı və yüksək izolyasiya təklif etməlidir. Onlar IP68 qoruma səviyyəsinə çatmalıdırlar.

3  Günəş birləşdiricilərinin strukturu möhkəm və etibarlı olmalıdır, kişi və dişi birləşdiricilər düzgün daxil edildikdə ən azı 80N birləşmə qüvvəsi nümayiş etdirməlidir. 4 mm² kabel üçün MC4 konnektoru 39A cərəyanı daşıyarkən maksimum 105°C temperaturu keçməməlidir. MC4/H4 birləşdiricisi, tək nüvəli kişi və dişi birləşdirici, əla sızdırmazlıq, rahat daxiletmə, texniki xidmət və təmir asanlığı kimi üstünlüklər təklif edir.

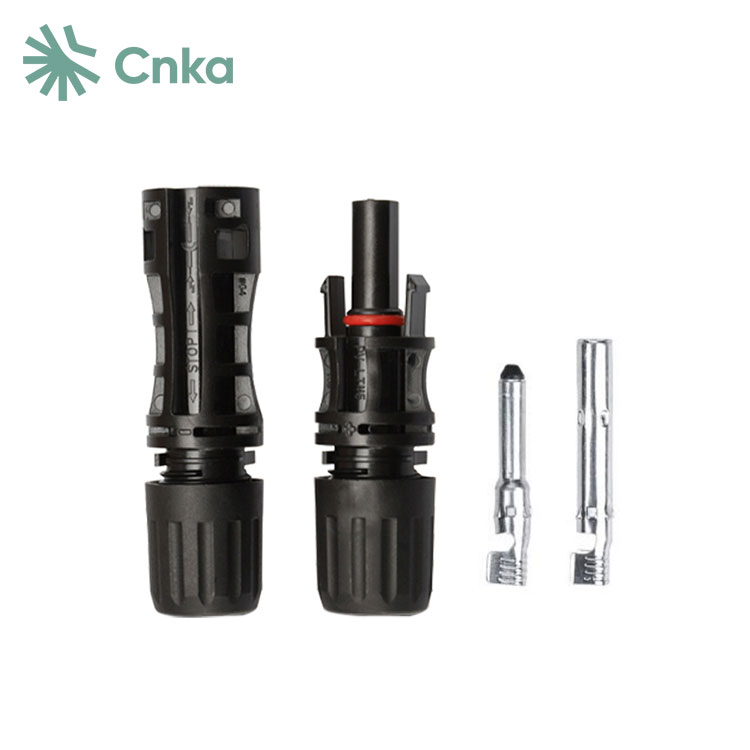

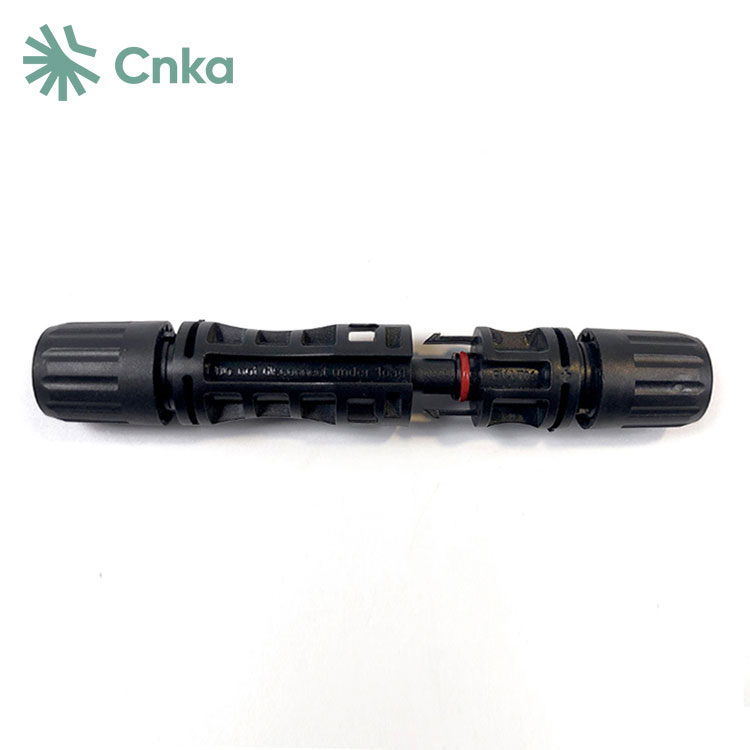

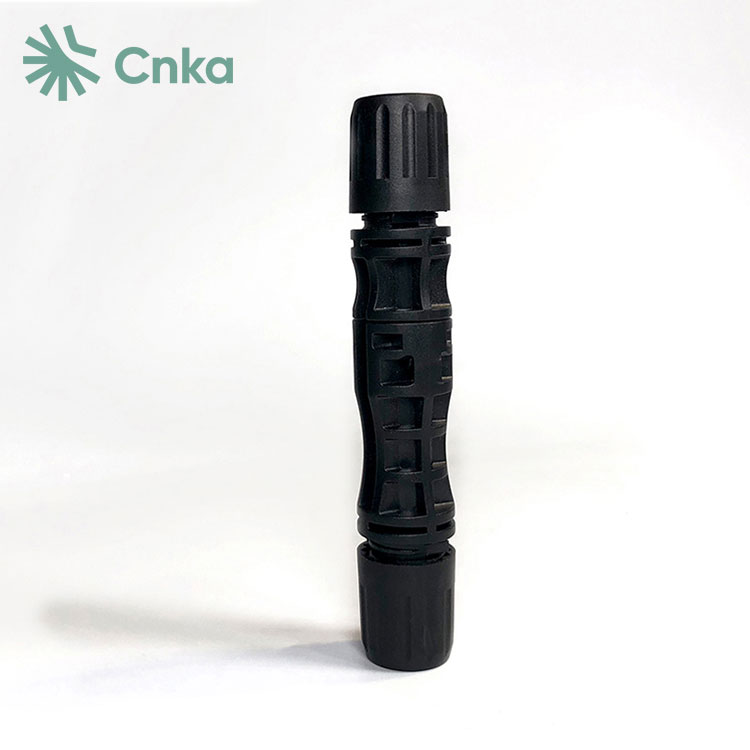

CNKA günəş paneli kabel birləşdiriciləri Təfərrüatlar

CNKA günəş paneli kabel birləşdiriciləri Ölçülər və naqillər

CNKA günəş paneli kabel birləşdiriciləri Quraşdırma tədbirləri

Bir tıxac seçərkən, böyük cərəyanlara tab gətirə bilməsini və yaxşı əlaqə saxlamasını təmin etmək üçün daxili metal keçiricinin ölçüsü və material qalınlığı, elastikliyi və örtüyü daxil olmaqla məhsulun keyfiyyətinə diqqət yetirmək çox vacibdir. Fişin plastik qabığı çatlar olmadan hamar bir səthə malik olmalıdır və interfeys yaxşı möhürlənməlidir. Quraşdırma zamanı qocalmanın, daxili korroziyanın, artan təmas müqavimətinin və potensial alovlanmanın qarşısını almaq üçün komponent birləşdiricilərini günəş işığına və yağışa məruz qoymayın, bunların hamısı sistemin səmərəliliyini azalda bilər və ya yanğın təhlükəsi yarada bilər.

Fotovoltaik bağlayıcıların quraşdırılması və sıxılması çox vacibdir. Professional qıvrım alətlərindən istifadə edilməli və mühəndis quraşdırma işçiləri fotovoltaik elektrik stansiyalarında tikintiyə başlamazdan əvvəl bükmə əməliyyatları üzrə müvafiq təlim almalıdırlar.
