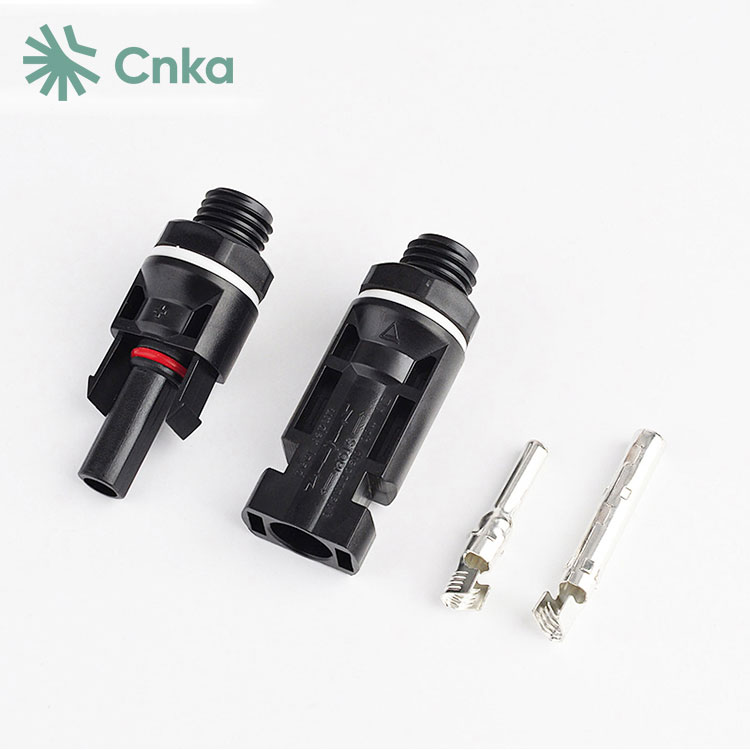

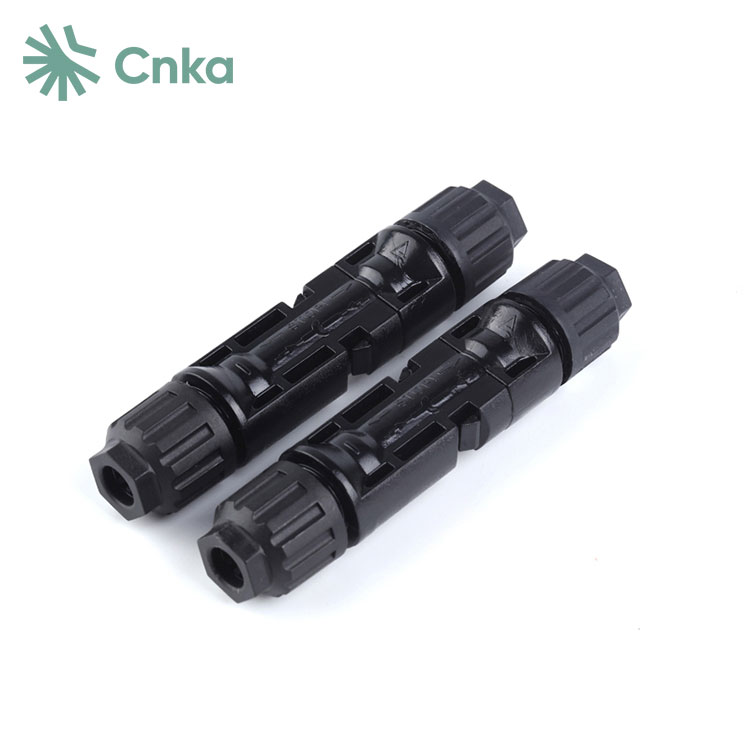

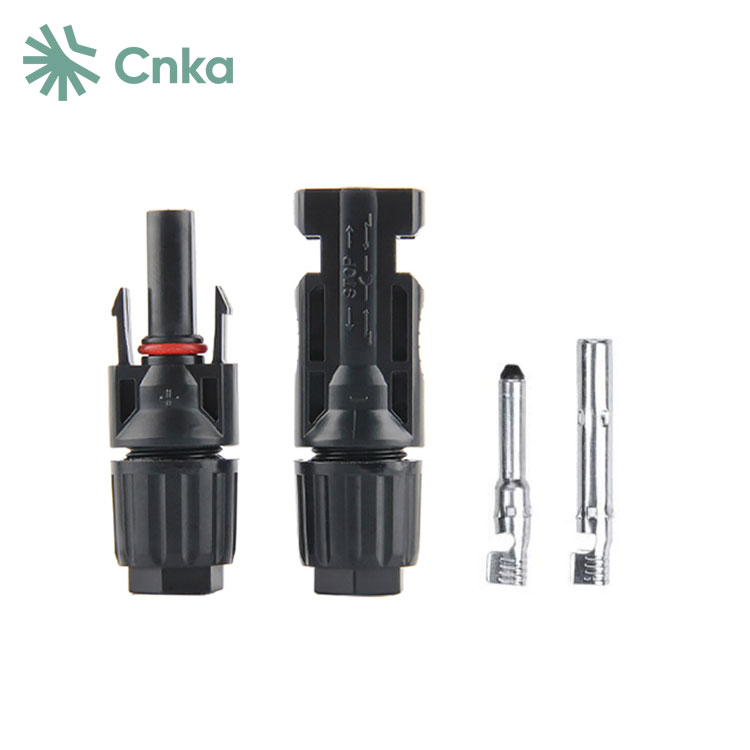

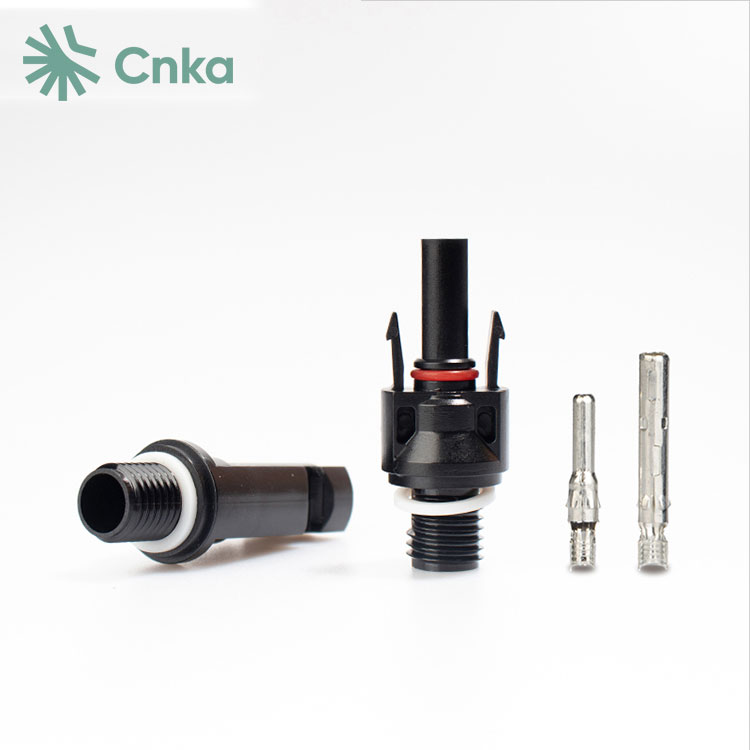

Fotovoltaik elektrik stansiyalarında elektrik enerjisini toplamaq üçün çoxlu komponentlər cəmlənməlidir və daha sonra kabellərə və kişi və qadın günəş konnektorlarına əsaslanaraq çevrilmə üçün çeviricilərə daxil edilməlidir. CNKA Fabrikasının aşağı qiymətli kişi və qadın günəş konnektorları fotovoltaik enerji istehsal sistemlərində vacibdir. Onlar müxtəlif modullar, birləşdirici qutular, nəzarətçilər və çeviricilər kimi əsas komponentləri birləşdirir. Bu birləşdiricilər bütün fotovoltaik layihənin istismarı və texniki xidmətinin ayrılmaz hissəsidir və elektrik stansiyasının uğurlu birləşməsini təmin edir.
|
Bağlayıcı sistem |
φ4 mm |
|
Nominal gərginlik |
1000V DCIEC)1 |
|
Nominal cərəyan |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
Test gərginliyi |
6kV50HZ,1dəq) |
|
Ətraf mühitin temperaturu diapazonu |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
Üst limit temperaturu |
+105℃IEC) |
|
Əlaqə materialı |
Mis, Qalay örtüklü |
|
İzolyasiya materialı |
PC/PPO |
|
Mühafizə dərəcəsi, cütləşdirilmiş |
IP67 |
|
cütləşməmiş |
IP2X |
|
Fiş konnektorlarının təmas müqaviməti |
0,5 mΩ |
|
Alov sinfi |
UL94-VO |
|
Təhlükəsizlik sinfi |
Ⅱ |
|
Kilidləmə sistemi |
Snap-in |
|
Duz dumanı püskürtmə testi, şiddət dərəcəsi 5 |
IEC60068-2-52 |
1996-cı ilə qədər heç bir xüsusi fotovoltaik birləşdiricilər mövcud deyildi. Fotovoltaik kabellər lentlə izolyasiya edilmiş universal vida terminalları və ya birləşmə birləşmələri istifadə edərək birləşdirildi. 1996-cı ildə tətbiq mühiti və bazar tələblərinə cavab olaraq, əsl fotovoltaik konnektorun tətbiqini qeyd edən MC3 kimi tanınan yeni bir plug-in konnektoru ortaya çıxdı. 2002-ci ildə "Plug and Play" funksiyası ilə fotovoltaik bağlayıcıları yenidən təyin edən MC4 hazırlanmışdır. MC4 izolyasiya üçün sərt plastikdən (PC/PA) istifadə etdi, bu da montajı və yerində quraşdırmağı asanlaşdırdı. Tətbiq edildikdən sonra MC4 tez bir zamanda bazarda tanındı və tədricən fotovoltaik birləşdiricilər üçün standart oldu.
Fotovoltaik sistemlərdə, bağlayıcılar, nisbətdə kiçik olsalar da, bir çox əlaqədə geniş şəkildə istifadə olunur. Bir çox tikinti işçisi birləşdiriciləri tam başa düşə bilməz, bu da avadanlıqların sıradan çıxmasına səbəb ola bilər. Fotovoltaik sistemin DC tərəfində gərginlik adətən 600-1000V arasında olur. Fotovoltaik modullardakı boş və ya zəif əlaqələr asanlıqla DC qövsünün yaranmasına səbəb ola bilər. Bu qövs təmas sahəsində temperaturun kəskin artmasına səbəb ola bilər, davamlı qövs potensial olaraq 1000-3000°C temperatura çatır. Bu yüksək temperatur ətrafdakı cihazların karbonlaşmasına səbəb ola bilər, bu da qoruyucuların və kabellərin partlamasına və ya ağır hallarda avadanlıqların zədələnməsinə və yanğınlara səbəb ola bilər.
Buna görə də, kiçik ölçülərinə baxmayaraq, bağlayıcılar təhlükəsizlik üçün vacibdir. Sistemin etibarlılığını və təhlükəsizliyini təmin etmək üçün yüksək keyfiyyətli fotovoltaik birləşdiricilərin seçilməsi vacibdir.
