Çin CNKA-nın topdansatış günəş dalğası qoruyucusu həm ilkin, həm də ikinci dərəcəli sınaqlardan keçir. İlkin sınaq nominal boşalma cərəyanına uyğun olaraq təcrübələrin aparılmasını əhatə edir: 1.2/50 nəbz iş gərginliyi və spesifikasiyalarda göstərilən maksimum impuls cərəyanı Iimp. İkincili sınaq ilkin testin nəticələrinə əsaslanır və spesifikasiyalarda göstərilən maksimum impuls cərəyanı Iimp ilə sınaqdan ibarətdir. T1 və T2 dalğalanma qoruyucuları bu ilkin və ikincil impuls testləri əsasında hazırlanmış dalğalanma qoruyucuları üçün istifadə edilən ümumi terminlərdir.
|
Məhsul Modeli |

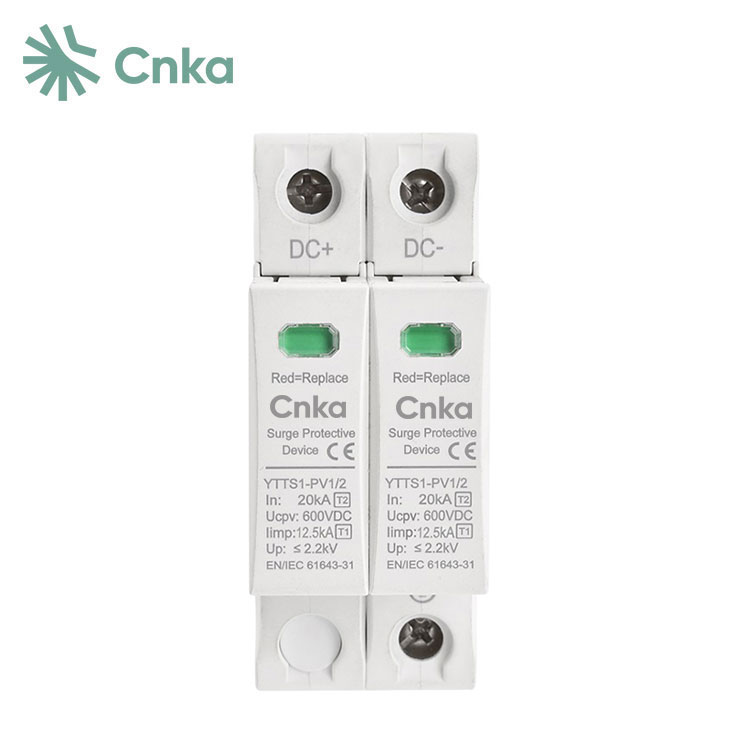

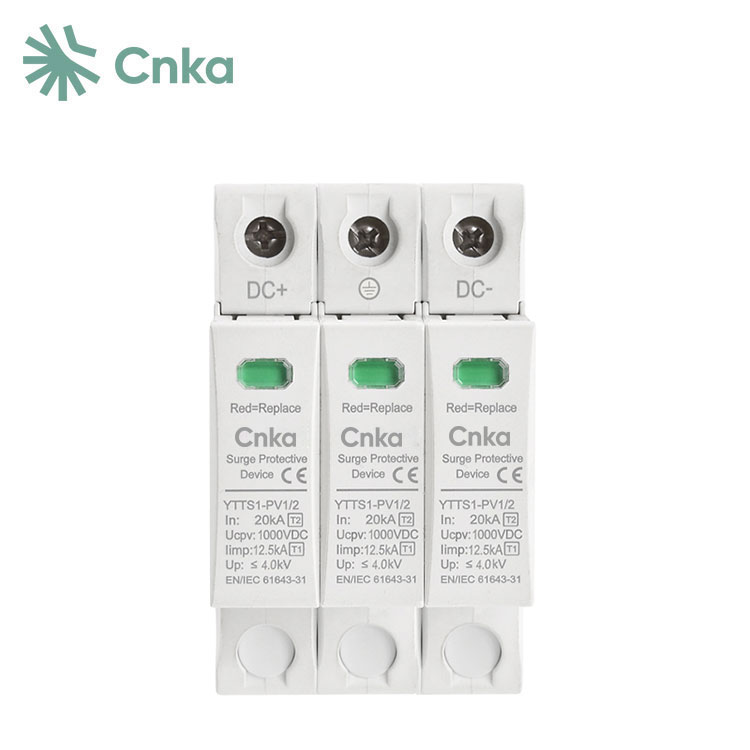

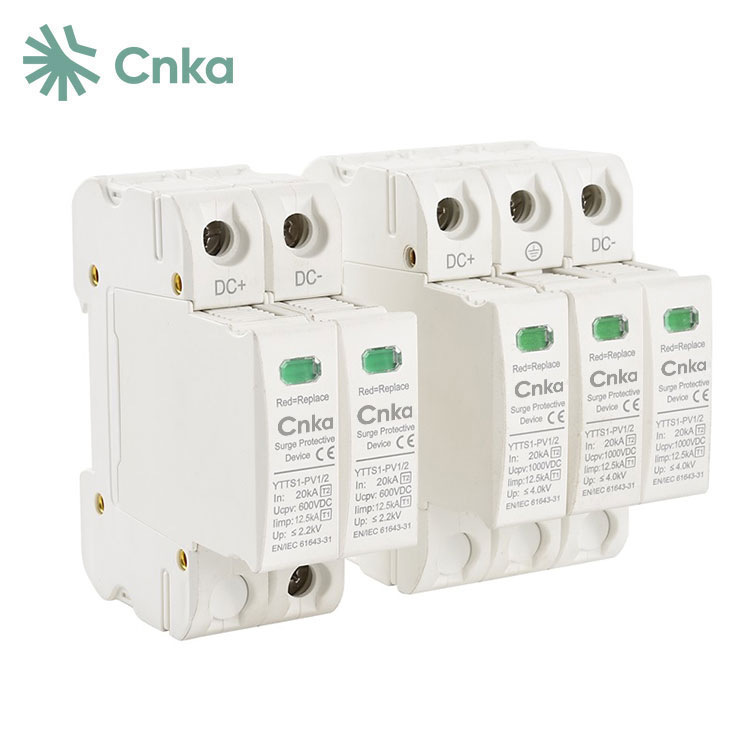

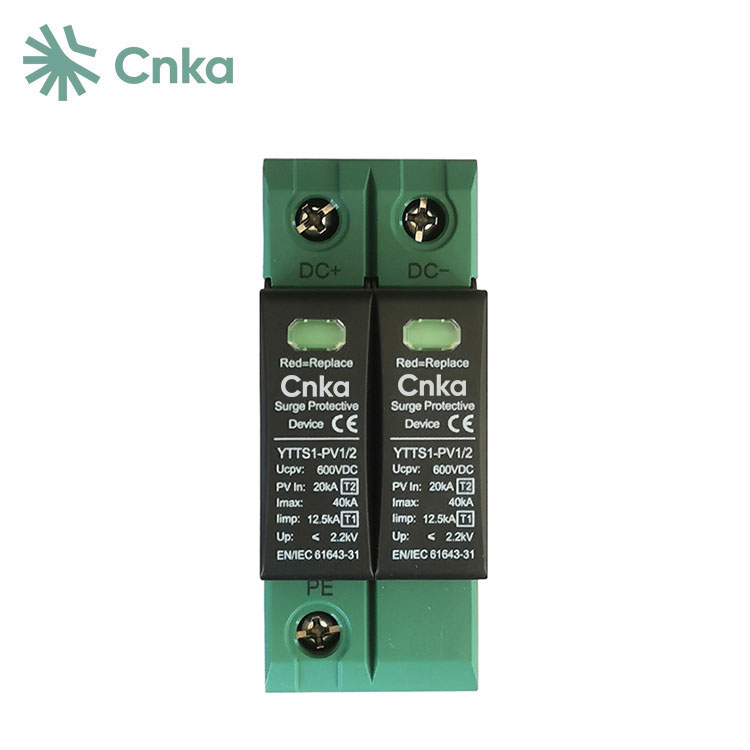

YTTS1-PV1/2 |
|
|
qütb |
2P |
3P |
|
Nominal Tezlik |
Bir port |
|
|
SPD kateqoriyası |
Birləşdirilmiş tip |
|
|
Test Kateqoriya |
I+ll sınağı |
|
|
Rəng |
Ağ |
|
|
Maksimum Davamlı |
600VDC |
1000VDC |
|
Gərginlikdən qorunma |
≤2,2kV |
≤4,0kV |
|
Nominal boşalma |
20kA |
20kA |
|
Maksimum boşalma |
40kA |
40kA |
|
İmpuls cərəyanının axsaması |
12,5 kA |
12,5 kA |
|
Cavab müddəti tA |
≤25ns |
|
|
Ölçü |
36x90x80 54x90x80 |
|
|
Uğursuzluq göstəricisi |
Yaşıl: Normal Qırmızı: Uğursuzluq |
|
|
Naqillərin Bölmə Sahəsi |
6 ~ 25 mm² |
|
|
Quraşdırma üsulu |
35 mm standart rels |
|
|
İş mühiti |
-40℃~+85℃ |
|
|
Örtük materialı |
plastik |
|
|
Qoruma səviyyəsi |
IP20 |
|
|
İcra standartı |
IEC 61643-31 |
|
1. O, müxtəlif quraşdırma ssenarilərində geniş istifadə oluna bilər.
2. LPZ0B sistem bölməsinin altındakı ərazilərdə quraşdırma üçün uyğundur, ildırım cərəyanlarının müdaxiləsini azaltmaq üçün tikinti layihələrində xaricdən içəriyə doğru üç fazalı beş telli şkaflara quraşdırıla bilər. Gərginliyi məhdudlaşdırmaq üçün cihazların yaxınlığında da quraşdırıla bilər.
3. Cərəyanın davamlı sızmasının qarşısını alaraq aşağı gərginlikdən qorunma səviyyəsini təmin edir.
S: Günəş sistemim üçün DC SPD-ni necə seçə bilərəm?
A: PV sisteminiz üçün uyğun SPD modelini seçmək üçün aşağıdakı amilləri nəzərə almaq vacibdir: SPD-nin işləyəcəyi temperatur, sistemin gərginliyi, SPD-nin qısa qapanma dərəcəsi, qarşı qorunmalıdır və SPD tərəfindən tələb olunan minimum boşalma cərəyanı.
S: Günəş üçün SPD lazımdırmı?
Cavab: Mikroinvertorlar və qısa DC kabelləri, lakin daha uzun AC kabelləri ilə təchiz olunmuş yaşayış günəş enerjisi sistemində evi müvəqqəti dalğalanmalardan qorumaq üçün kombin qutusunda dalğalanmadan qoruyucu qurğuların quraşdırılması tövsiyə olunur.
S: Günəş sistemində SPD nədir?
A: CHYT Dalğalanmadan Mühafizə Qurğuları (SPD) adətən günəş enerjisi sistemlərində, xüsusən də fotovoltaik (PV) və ya DC sistemlərində elektrik dalğalarından və sıçrayışlardan qorunmaq üçün istifadə olunur. Bu dalğalanmalara müxtəlif amillər, o cümlədən ildırım vurması səbəb ola bilər. SPD-lər günəş enerjisi sisteminin düzgün işləməsini və uzunömürlülüyünü təmin edərək, belə zərərli elektrik pozuntularına qarşı etibarlı qalxan təklif edir.
