A PV birləşdirici qutugünəş fotovoltaik sistemlərində əsas komponentdir, sistemin idarə edilməsini sadələşdirmək və əməliyyat təhlükəsizliyini artırmaq üçün birdən çox günəş panellərini bir çıxışda mərkəzləşdirir. Bu məqalə PV Kombinator Qutularının texniki strukturunu, əsas parametrlərini, quraşdırma təlimatlarını və praktik tətbiqlərini araşdırır. Bu, riskləri və texniki xidmət səylərini minimuma endirərkən günəş enerjisi sistemlərini effektiv şəkildə optimallaşdırmaq üçün mühəndislər, sistem dizaynerləri və layihə menecerləri üçün aydın bir anlayış təmin etmək məqsədi daşıyır.
PV Kombinator qutusu fotovoltaik sistemlərdə mərkəzləşdirilmiş qovşaq rolunu oynayır və çeviriciyə qoşulmaq üçün birdən çox günəş paneli tellərini bir çıxışda birləşdirir. Qoruyucuları, gərginlikdən qorunma cihazlarını və monitorinq imkanlarını birləşdirərək, o, əməliyyat təhlükəsizliyini təmin edir, naqillərin mürəkkəbliyini azaldır və problemlərin səmərəli həllinə imkan verir. O, həm kommersiya, həm də kommunal miqyaslı günəş enerjisi layihələrində, sistemin işini balanslaşdırmaqda və elektrik xətalarından qorunmada mühüm rol oynayır.
Müasir PV Kombinator Qutuları davamlılıq üçün nəzərdə tutulmuşdur, daxili komponentləri toz, rütubət və UV şüaları kimi ətraf mühit təhlükələrindən qoruyan IP-reytinqli qapaqlar. Onlar müxtəlif simli konfiqurasiyalara uyğundur və genişlənən günəş qurğularını dəstəkləyir.
Tipik bir PV birləşdirici qutusu elektrik bütövlüyünü və sistemin etibarlılığını qorumaq üçün hər biri xüsusi funksiyaya xidmət edən aşağıdakı əsas komponentləri ehtiva edir:
Struktur quruluşu istilik yayılmasını asanlaşdırmaq, elektrik itkilərini minimuma endirmək və texniki xidmətin asanlığını təmin etmək üçün hazırlanmışdır. Komponentlər arasında düzgün məsafə həddindən artıq istiləşmənin qarşısını alır və sistemin işini pozmadan qoruyucuları və ya gərginlik cihazlarını təhlükəsiz dəyişdirməyə imkan verir.
PV Birləşdirici Qutunun texniki parametrlərini başa düşmək sistemin dizaynı və təhlükəsizliyə uyğunluğu üçün vacibdir. Aşağıdakı cədvəl tipik spesifikasiyaları ümumiləşdirir:
| Parametr | Spesifikasiya diapazonu |
|---|---|
| Sətirlərin sayı | 4–24 |
| Maksimum Giriş Gərginliyi | 1000-1500V DC |
| Nominal cərəyan | Hər sim üçün 10A–63A |
| Dalğalanmadan qorunma | 20kA-40kA |
| Mühafizə Reytinqi | IP65–IP66 |
| İşləmə temperaturu | -25°C ilə +60°C arasında |
| Material | Toz boyalı Alüminium / Paslanmayan Polad |
Bu parametrlər müxtəlif iqlimlərdə etibarlı işləməyi təmin edir və kommersiya və kommunal miqyaslı günəş sistemlərinə təhlükəsiz inteqrasiya etməyə imkan verir.
PV Kombinator Qutuları müxtəlif günəş qurğularında geniş istifadə olunur, hər biri xüsusi inteqrasiya mülahizələri ilə:
Onların modul dizaynı və çevik giriş konfiqurasiyası onları müxtəlif sistem topologiyalarına uyğunlaşdırmaq imkanı verir, ümumi naqilləri azaldır və monitorinq və nasazlıqların aşkarlanmasını asanlaşdırır.
PV Kombinator Qutunun düzgün quraşdırılması sistemin təhlükəsizliyi və performansı üçün çox vacibdir. Əsas mülahizələrə aşağıdakılar daxildir:
Bu ən yaxşı təcrübələrə riayət etmək uzunmüddətli etibarlılığı təmin edir, dayanma müddətini azaldır və yüksək güclü günəş sistemlərində təhlükəsizliyi artırır.
S: Bir PV Kombinator Qutusu adətən neçə simi dəstəkləyə bilər?
A: Standart PV Kombinator Qutuları model spesifikasiyalarından asılı olaraq 4 və 24 simli arasında dəstək verir. Daha böyük massivləri olan kommunal miqyaslı layihələr üçün daha yüksək sətir nömrələri mövcuddur.
S: PV Kombinator qutusuna hansı qorumalar inteqrasiya olunub?
A: PV Kombinator Qutuları həddindən artıq cərəyan, gərginlik sıçrayışları və potensial elektrik nasazlıqlarından qorunmaq üçün simli səviyyəli qoruyucular və ya açarları, gərginlikdən qorunma cihazlarını və torpaqlama interfeyslərini özündə birləşdirir.
S: PV Kombinator Qutuları açıq havada quraşdırıla bilərmi?
A: Bəli. Əksər modellər xarici mühit və ekstremal hava şəraiti üçün uyğun olan tozdan və sudan qorunma təmin edən IP65–IP66 səviyyəli korpuslara malikdir.
PV Kombinator Qutuları günəş enerjisi sisteminin səmərəli və təhlükəsiz işləməsi, çoxsaylı simləri mərkəzləşdirmək və kritik qoruma və monitorinq imkanlarını təmin etmək üçün vacibdir. Düzgün dizayn, quraşdırma və parametr seçimi uzunmüddətli etibarlılığı və optimallaşdırılmış enerji çıxışını təmin edir.

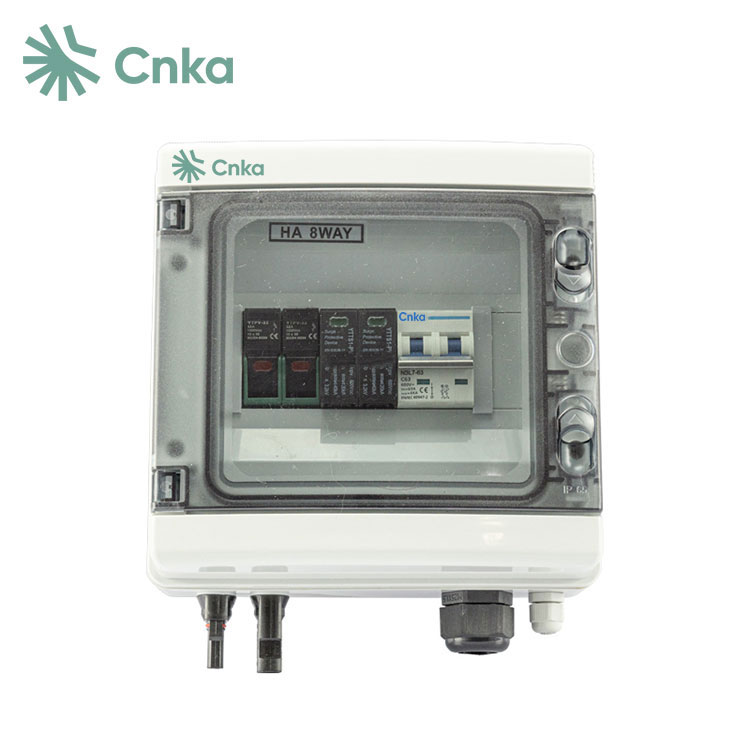

CNKAdayanıqlı materialları, çevik konfiqurasiyaları və inteqrasiya edilmiş təhlükəsizlik xüsusiyyətlərini birləşdirən kommersiya və kommunal miqyaslı günəş layihələri üçün nəzərdə tutulmuş geniş çeşiddə PV Kombinator Qutuları təklif edir. Əlavə məlumat və ya sistem tələblərini müzakirə etmək üçün,bizimlə əlaqə saxlayıngünəş qurğularınız üçün fərdi təlimat və dəstək almaq.
