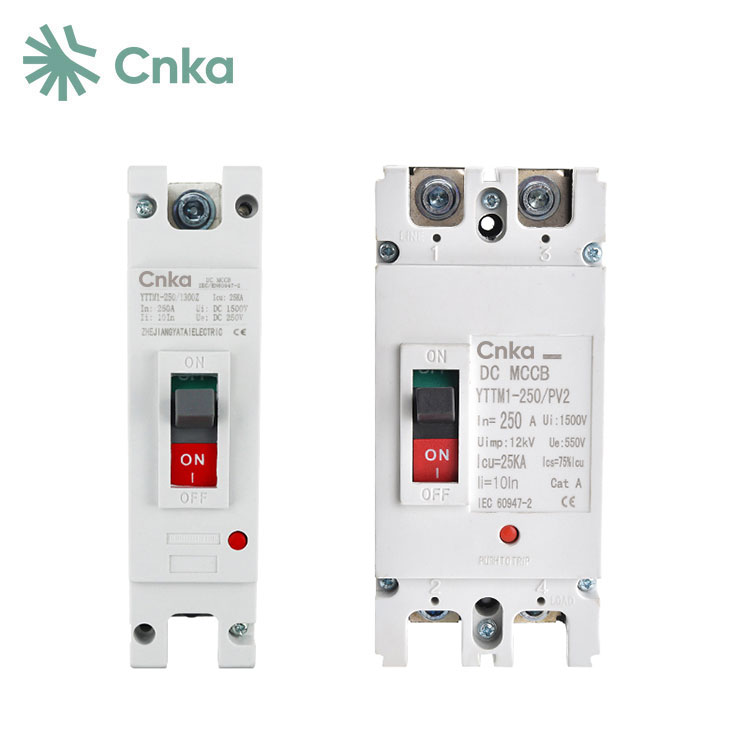

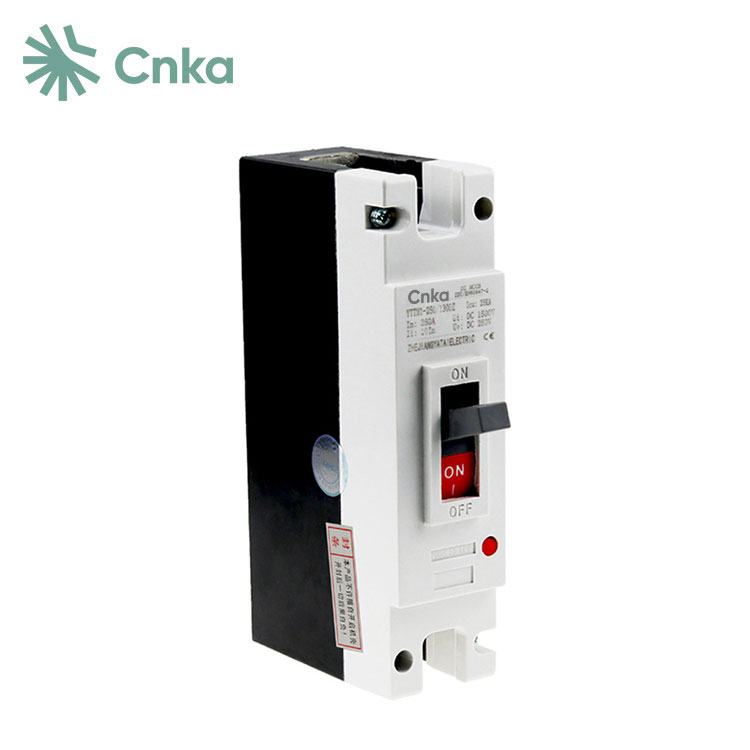

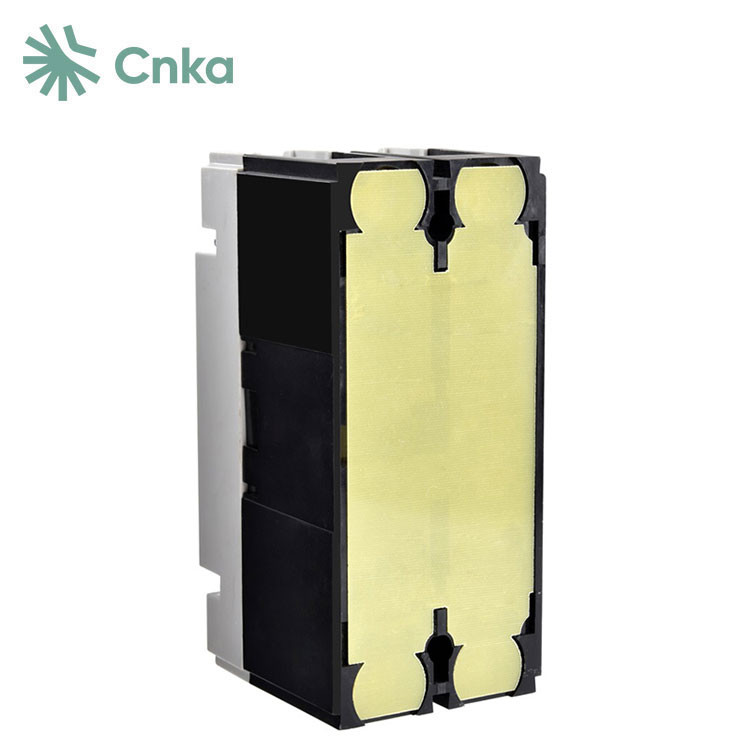

Çin Təchizatçıları CNKA, DC250V-dən DC1000V-ə qədər nominal gərginlik diapazonu və 10A-dan 1250A-a qədər nominal cərəyanla DC elektrik şəbəkəsi sxemləri üçün uyğun olan toplu qəliblənmiş qutu açarları (DC MCCB) təklif edir. Bu MCCB-lər həddindən artıq yüklənmənin uzun gecikmə mühafizəsini və qısaqapanmadan ani mühafizəni təmin edərək, onları elektrik enerjisinin paylanması və xətlərin və enerji avadanlıqlarının həddindən artıq yüklənmələrə, qısaqapanmalara və digər nasazlıqlara qarşı qorunması üçün ideal hala gətirir. Elektrik açarının korpusu davamlı plastik materialdan hazırlanmışdır.
|
TEXNİKİ MƏLUMAT |
|||||
|
Növ |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
qütb |
|
2P |
|
|
|
|
Maksimum nominal cərəyan |
|
125A |
250A |
400A |
630A |
|
Elektrik Xüsusiyyətləri |
|
|
|
|
|
|
Nominal İş Gərginliyi |
Ue |
500V DC |
|
|
|
|
Nominal cərəyan |
Bir) |
63A,80A,100A,125A |
125A, 160A, 200A, 250A |
315A |
500A |
|
Nominal İzolyasiya Gərginliyi |
Ui |
550VDC |
|
350A |
630A |
|
Nominal impulslu gərginlik |
Ump |
8KV |
|
400A |
|
|
1Min Güc Tezliyinə Dayanma Gərginliyi |
|
3.8KV |
|
|
|
|
Son Qırılma Tutumu |
Icu |
15kA |
20kA |
25 kA |
35kA |
|
RunBreaking Tutumu |
Ics |
15kA |
20kA |
25 kA |
35kA |
|
Qoruma |
|
Termal maqnit növü |
|
|
|
|
Sürüşmə növü |
|
|
|
|
|
|
Nəzarət və Göstəriş |
|
Könüllü |
|
|
|
|
Nəzarət kitabçası |
Birbaşa (RHD) |
Bir seçim olaraq |
164,5×79,5×118 mm |
|
|
|
Genişləndirilmiş (ERH) |
Könüllü |
|
|
|
|
|
Moda MOD |
|
Könüllü |
|
|
|
|
Şunt buraxma (SHT) |
|
Könüllü |
|
|
|
|
Köməkçi buraxılış |
|
Bəli |
|
|
|
|
Terminalın Son Qapağı |
|
Bəli |
|
|
|
|
Fazalararası maneələr |
|
|
|
|
|
|
Xidmət müddəti/Dövrü əməliyyatı |
|
|
|
|
|
|
Mexanik |
|
10000 |
|
|
|
|
Elektrik |
|
2000 |
|
|
|
|
Ölçü (L×W×H) |
|
150,5×64,5×119 mm |
|
|
|
|
Giriş Mühafizəsi |
|
Bütün tərəflər IP40, Qoşulma terminalı IP20 |
|
|
|
|
Quraşdırma mühiti |
|
|
|
|
|
|
Uyğun olun |
|
IEC60947-2/GB14048.2 |
|
|
|
|
Saxlama temperaturu |
|
-40℃~+85℃ |
|
|
|
1. Əməliyyat mexanizmi tez bağlanma və tez sındırma funksiyalarına malikdir.
2. Kontakt qövsü söndürmə sistemində dinamik və statik kontaktlar paralel keçiricilər prinsipindən istifadə edir. Statik kontaktlar H şəklindədir və yüksək cərəyan altında sürətli qırılmaya imkan verən dəf etmək üçün nəzərdə tutulmuşdur. Qövsün tez söndürülməsini asanlaşdırmaq üçün dinamik və statik kontaktların ətrafında yüksək qövsə davamlı materiallardan hazırlanmış komponentlər quraşdırılmışdır.
3. Quruluş yığcamdır və həcmi kiçikdir.
4. Termal maqnit, sızma cərəyanı, DC və ağıllı növlər daxil olmaqla müxtəlif modellər vahid ümumi ölçüləri bölüşür.
5. Aksessuarlar müstəqil şəkildə quraşdırıla bilər ki, bu da istifadəçilərə onları quraşdırmaq və ya dəyişdirmək üçün aksesuar qapağını asanlıqla açmağa imkan verir.
6. Mexaniki və elektrik bloklama iki elektrik açarı arasında quraşdırıla bilər.
7. Sıfır və ya qısa çaxnaşma ilə əməliyyat təhlükəsiz və etibarlıdır.
8. İstifadəsi asan, istifadəçilərin yerində quraşdırmasına imkan verir.
Qəliblənmiş qutu DC dövrə açarları DC250V-dən DC1000V-ə qədər nominal gərginlikləri və 10A-dan 1250A-a qədər nominal cərəyanları olan DC elektrik şəbəkəsi sxemləri üçün idealdır. Bu elektrik açarları bağlama və sındırma funksiyalarını tez bir zamanda yerinə yetirən işləmə mexanizminə malikdir. Onların yığcam strukturu və kiçik həcmi onları istifadəni çox rahat edir.
