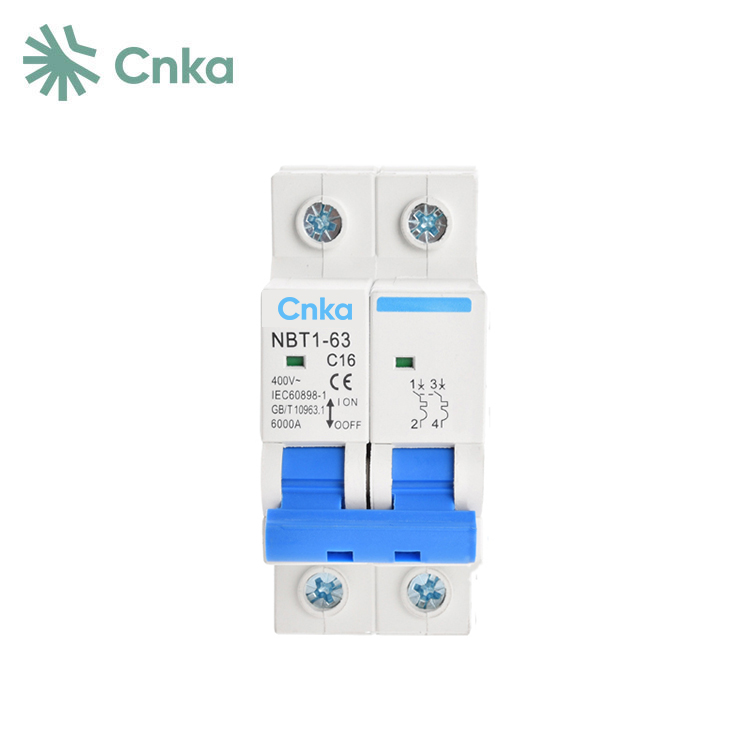

2 Qütb 63a Ac Mcb

CNKA 2 pole 63a ac mcb Giriş

Çin Təchizatçıları CNKA (şirkət markası) Çin istehsalı olan sərfəli 2 qütblü 63A AC MCB-ləri təklif edir. MCB və ya Miniature Circuit Breaker, elektrik paylama sistemlərində geniş istifadə olunan terminal mühafizə cihazıdır. 2 qütblü 63A AC MCB 63A-a qədər bir fazalı və üç fazalı dövrələr üçün nəzərdə tutulmuşdur, qısaqapanmadan, həddindən artıq yüklənmədən və həddindən artıq gərginlikdən qorunma təmin edir. Tək qütblü (1P), iki qütblü (2P), üç qütblü (3P) və dörd qütblü (4P) daxil olmaqla müxtəlif konfiqurasiyalarda mövcuddur.

CNKA 2 pole 63a ac mcb Parametr (Spesifikasiya)

CNKA 2 pole 63a ac mcb İş prinsipi

MCB (Miniature Circuit Breaker) bir neçə əsas komponentdən ibarət olan bina elektrik terminalı mühafizə cihazıdır: işləmə mexanizmləri, kontaktlar, qoruyucu qurğular (məsələn, həddindən artıq cərəyan, istilik buraxılışları və aşağı gərginlik buraxılışları) və qövs söndürmə sistemləri.

İşləmə mexanizmi həm əllə, həm də elektriklə aktivləşdirilə bilər. Aktivləşdirildikdən sonra sərbəst buraxma mexanizmi əsas kontaktı yerində kilidləyir. Həddindən artıq cərəyan və istilik buraxılışları əsas dövrə ilə ardıcıl olaraq, aşağı gərginlikli buraxılış isə enerji təchizatı ilə paralel bağlanır.

Qısa qapanma və ya ciddi həddindən artıq yüklənmə halında, həddindən artıq cərəyan buraxma bobini maqnit sahəsi yaradır, bu da armaturu hərəkətə gətirir və sərbəst buraxma mexanizmini işə salır və əsas kontaktın açılmasına səbəb olur. Aşırı yüklənmə şərtləri üçün, termal buraxılışın bimetalik zolağı qızdırılır, əyilir və sərbəst buraxma mexanizmini işə salır. Aşağı gərginlikli vəziyyət varsa, aşağı gərginlik buraxma armaturu sönür, bu da sərbəst buraxma mexanizmini işə salır.

CNKA 2 dirək 63a ac mcb Təfərrüatlar

CNKA 2 dirək 63a ac mcb Ölçülər və naqillər
